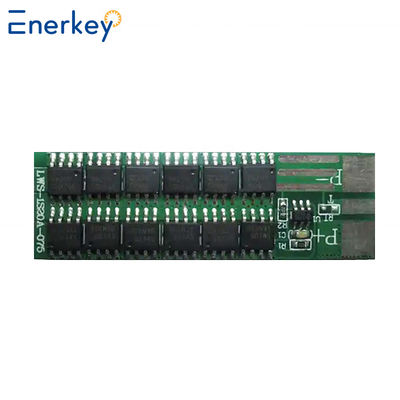

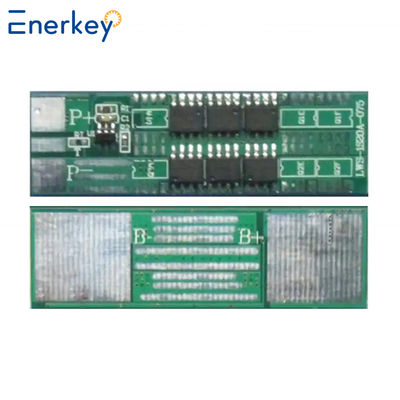

3.7V 1S 20A BMS Lifepo4 pin BMS PCB Board cho 18650 Cell 4.2V Sạc BMS

Tất cả các loại

Hệ thống quản lý pin thông minh, cân bằng chủ động cho xe hạng nặng

Liên hệ với chúng tôi

Mrs. Kiwi Xiao

kiwi@enerkey.cn

+8615387469240

Enerkey-Tech

Liên hệ ngay bây giờ

3.7V 1S 20A BMS Lifepo4 pin BMS PCB Board cho 18650 Cell 4.2V Sạc BMS

Tên thương hiệu:	ENERKEY
Số mẫu:	JW-B1S20A-075
MOQ:	50 miếng
giá bán:	$2.10/pieces 50-99 pieces
Chi tiết đóng gói:	hộp

Thông tin chi tiết

Mô tả sản phẩm

Thông tin chi tiết

Nguồn gốc:

Quảng Đông, Trung Quốc

Chứng nhận:

ISO9001/ROHS/CE

Ứng dụng:

Đèn LED, Đèn khẩn cấp, Thiết bị kỹ thuật số

Loại:

Đặc điểm:

Pin 1S 20A hiện tại

Loại lắp đặt:

được xây dựng trong

Kích thước / Kích thước:

L50*W15*T3.5mm

Mô tả:

Tế bào 18650 với bms

Vật liệu cơ bản:

độ dày của bảng:

1.0mm

Hoàn thiện bề mặt:

HASL chì miễn phí

Màu mặt nạ hàn:

Green.White.Black.Red.Yellow.Blue.Purple.Matte Green. Xanh lục.Trắng.Đen.Đỏ.Vàng.Xanh lam.

Điện áp:

3.7V

Hiện hành:

20A

Thích hợp cho chuỗi pin:

1 giây

Loại pin:

Pin Li-ion

chức năng bảo vệ:

Quá tải, quá tải, quá dòng, ngắn mạch

Khả năng cung cấp:

50000 Piece / Pieces mỗi tháng

Làm nổi bật:

3.7V BMS PCB Board
,
BMS PCB Board 4.2V
,
1S 20A BMS

Mô tả sản phẩm

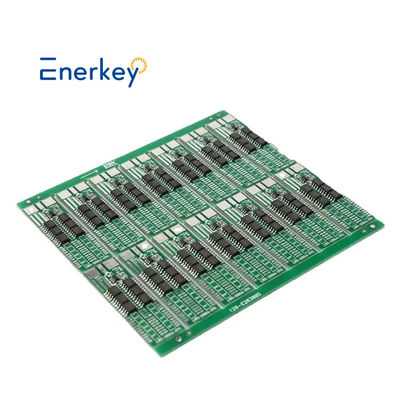

3.7V Enerkey 1S 20A BMS bảng PCB tròn cho 18650 Cell 4.2V Chất liệu cơ sở sạc FR-4

Mô tả sản phẩm

Parameter điện

Thông số kỹ thuật PCM cho bộ pin Li-ion 3.7V ((1S)

Mô hình:JW-B1S20A-075

Không.

Dự án

Chưa lâu.

Nhập.

Max.

Đơn vị

1

điện áp

Điện áp sạc

4.2

V

Điện áp cân bằng cho pin đơn

/

/

/

V

2

Hiện tại

Điện cân bằng cho pin đơn

/

mA

Tiêu thụ hiện tại

10

uA

Dòng điện sạc liên tục tối đa

20

A

Dòng điện xả liên tục tối đa

20

A

3

Bảo vệ quá tải

Điện áp phát hiện quá tải cho pin đơn

4.225

4.25

4.275

A

Thời gian trì hoãn phát hiện quá tải

0.5

1.5

S

Điện áp giải phóng quá tải cho pin đơn

4.00

4.05

4.100

V

4

Bảo vệ quá mức xả

Điện áp phát hiện quá mức cho pin đơn

2.438

2.50

2.562

V

Thời gian trì hoãn phát hiện quá tải

10

150

mS

Điện áp giải phóng quá mức cho pin đơn

2.938

3.000

3.062

V

5

Bảo vệ quá tải

Điện áp phát hiện quá dòng

0.185

0.2

0.215

V

Dòng điện phát hiện quá dòng

50

60

70

A

Thời gian trì hoãn phát hiện

7.2

11

mS

Điều kiện giải phóng

Giảm tải

6

Bảo vệ ngắn

Điều kiện phát hiện

Vòng ngắn bên ngoài

Thời gian trì hoãn phát hiện

200

500

μS

Điều kiện giải phóng

Giảm tải

7

Kháng chiến

Vòng mạch bảo vệ (MOSFET)

20

mΩ

8

Nhiệt độ

Phạm vi nhiệt độ hoạt động

-40

85

°C

Phạm vi nhiệt độ lưu trữ

-40

125

°C

Hướng dẫn sử dụng sản phẩm

những vấn đề cần được chú ý

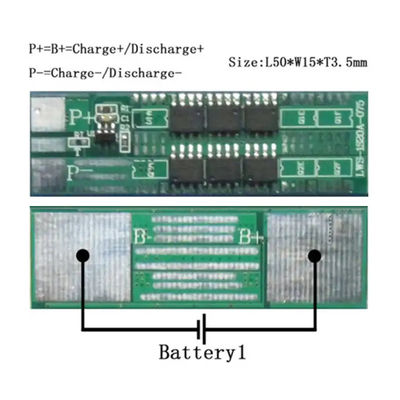

1. Kết nối pin B- với BMS B- đầu tiên! 2. Kết nối pin 1 với BMS như hình ảnh cho thấy.
và tránh các khớp hàn giả.) 3. Kết nối bộ sạc C-/Load P- với BMS C-/P-?(Sử dụng dây cáp có kích thước lớn hơn) 4. Kết nối cực dương:
Bộ sạc C + / Load P + với bộ pin B + (Sử dụng dây cáp kích thước lớn hơn).

Câu hỏi thường gặp

Các thẻ:
Pin Li-ion BMS

Active Balancer BMS

10A Chế độ cân bằng hoạt động
