10A Smart Active Balancer Độ chính xác cân bằng 1MV 12V 24V 36V 48V 72V Lifepo4 Battery Balance Board Xe đạp điện



Nguyên tắc cân bằng hoạt động của siêu tụ
Nguyên tắc cơ bản của công nghệ cân bằng hoạt động là sử dụng tụ điện cực cực làm môi trường lưu trữ năng lượng tạm thời,sạc pin với điện áp cao nhất đến tụ điện cực cực, và sau đó giải phóng năng lượng từ tụ điện cực cực đến pin với điện áp thấp nhất. bằng nhau.



Công nghệ dòng điện DC-DC cố định đảm bảo rằng dòng điện là không đổi bất kể pin được sạc hoặc xả.
1Mỗi lần chuyển năng lượng, sự bù đắp cao nhất được đưa đến mức thấp nhất, tránh các chu kỳ sạc và xả không hợp lệ và hầu như không ảnh hưởng đến tuổi thọ pin.
2Công nghệ DC-DC dòng chảy chéo đảm bảo một dòng cân bằng liên tục, và sẽ không ảnh hưởng đến khả năng cân bằng do sự khác biệt điện áp nhỏ giữa các pin.
3Nó chỉ cần hai quá trình truyền năng lượng để hoàn thành việc cân bằng pin từ cao đến thấp, và hiệu quả cân bằng không bị ảnh hưởng bởi khoảng cách giữa các pin,mà cải thiện đáng kể hiệu quả cân bằngHiệu suất trung bình là 0,95 bình phương đến khoảng 0.9.





Dòng cân bằng:

Dòng điện cân bằng không có kích thước cố định, và sự khác biệt điện áp của mỗi chuỗi pin xác định dòng điện cân bằng.

Khi sự cân bằng tiến triển, sự khác biệt điện áp cũng thay đổi, và cũng như dòng cân bằng.



Về mặt lý thuyết, dòng điện cân bằng tối đa tuân theo các quy tắc sau:

mỗi lần giảm 0,1V, dòng điện cân bằng tối đa là 10A



Ví dụ:

4S Equalizer, nếu sự khác biệt điện áp tối đa của pin là 0,3V, dòng điện cân bằng tối đa có thể được đo là khoảng 4,5A.
(0.3V/0.1V) * 1.5A = 4.5A

Trong phép đo thực tế, dòng điện này có thể không nhất thiết phải được đo chính xác như vậy.

Bởi vì tất cả các pin đều cân bằng, nghĩa là có thể có dòng điện trên mỗi đường dây, và hướng của mỗi dòng điện có thể khác nhau.

Điều này sẽ hủy một phần dòng điện.



Các thông số kỹ thuật

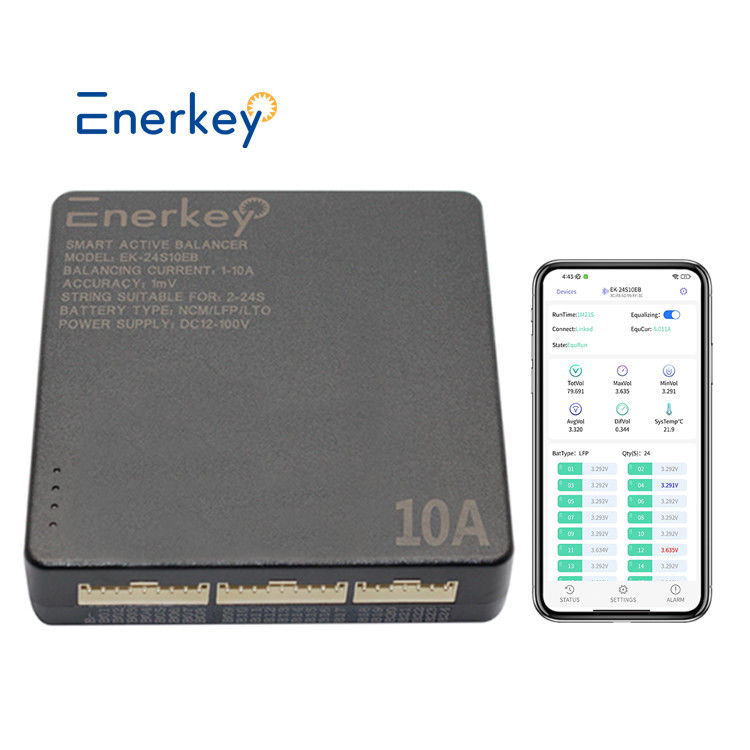

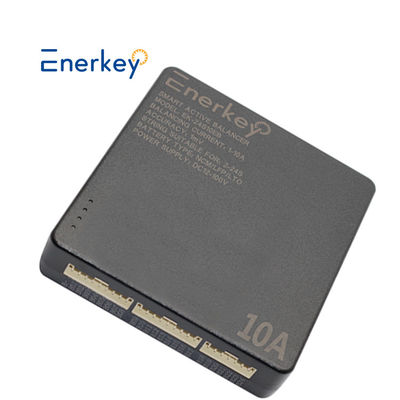

Mô hình sản phẩm	10A Smart Active Balancer cho 2-24s (EK-24S10EB)
Loại pin được hỗ trợ	NCM / LFP / LTO ((Li-ion/Lifepo4/Lto)
Phạm vi thu thập điện áp pin đơn	1.5V~4.5V
Năng lượng thấp bảo vệ điện áp ngủ	APP có thể được tùy chỉnh cài đặt:1.5-4.2V
Phương pháp cân bằng	Phân chia thời gian chuyển đổi kênh đơn, chuyển đổi năng lượng từ điểm này sang điểm khác
Bảo vệ ngược	Hỗ trợ quyền lực rối loạn về phát hiện/bảo vệ
Dòng cân bằng	APP có thể được tùy chỉnh Cài đặt: 1A ~ 10A
Có cần nguồn điện bên ngoài hay không	Đi bằng pin ((Chính xác:3mV) Nguồn cung cấp điện DC ((Chính xác:1mV)
Nguồn cung cấp điện bên ngoài	DC 12-120V
Độ chính xác cân bằng điện áp	APP có thể được tùy chỉnh Cài đặt:1mV(TYP)
Chức năng phát hiện hỏng điện	Hỗ trợ
Chức năng bảo vệ dây sai	Hỗ trợ
Chức năng báo lỗi	Hỗ trợ
Tiếng thổi	APP có thể được tùy chỉnh cài đặt
Phân hao năng lượng	Ở trạng thái cân bằng≈1W, dừng cân bằng≈0.5W
Nhiệt độ hoạt động	-20°C ~ +55°C
Ứng dụng	Lưu trữ năng lượng công suất cao, nguồn cung cấp điện dự phòng cho trạm gốc

Danh sách bao bì

 Hướng dẫn sử dụng

Cài đặt và sử dụng APP

APP cài đặt tùy chỉnh:1-10A, vì công nghệ điện không đổi và điện áp không đổi, Điện cân bằng độc lập với sự khác biệt áp suất pin.

Ứng dụng có phiên bản Android và IOS. mật khẩu: "123456"

1) Người dùng IOS tải xuống APP: Tìm kiếm "Enerkey" trong App Store để tải xuống

2) Người dùng Android tải xuống APP:

3) Theo loại pin và số dây pin của bạn, thay đổi các thông số trong APP

4) Trong APP, bạn có thể xem tổng điện áp, điện áp trung bình, sự khác biệt điện áp tối đa của bộ pin và thông tin điện áp và điện trở của mỗi pin.Ngoài ra còn có một chức năng báo động để phát hiện nhiệt độ cân bằng, nhiệt độ MOS, và nhiệt độ pin trong thời gian thực.

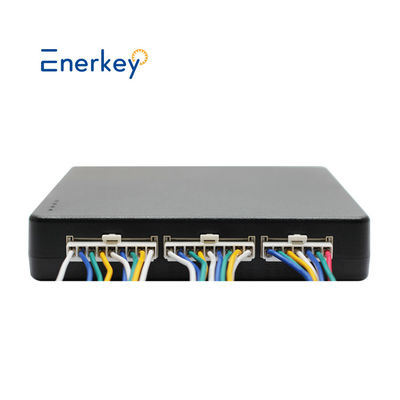

Biểu đồ dây

Việc sử dụng pin hoặc nguồn cung cấp điện DC adapter, phương pháp dây điện của nó là như nhau, chỉ có hai sự khác biệt sau:
1 Hỗ trợ nguồn cung cấp điện pin 4S-24S, độ chính xác cân bằng điện áp ±3mV;
2 Bộ điều hợp DC hỗ trợ nguồn cung cấp điện 2S-24S, độ chính xác cân bằng điện áp ± 1mV. Hình sau cho thấy cách cài đặt và kết nối bộ pin 24S:

EK-24S10EB hỗ trợ sử dụng luồng, và ít nhất một pin giữa mỗi hai bộ cân bằng là "kết thúc chung của trao đổi năng lượng".Sau đây sử dụng 36S như một ví dụ để mô tả cách cài đặt và kết nối cáp:

Lưu ý:
1Khi được sử dụng theo luồng, có ít nhất một "đối kết trao đổi năng lượng" giữa mỗi hai bộ cân bằng.

2Trong khi sử dụng theo luồng, vui lòng kiểm tra xem dây điện có sai không. Nếu nó không thể được sử dụng sau khi kết nối, vui lòng liên hệ với nhân viên sau bán hàng để tham khảo sơ đồ luồng tương ứng.
