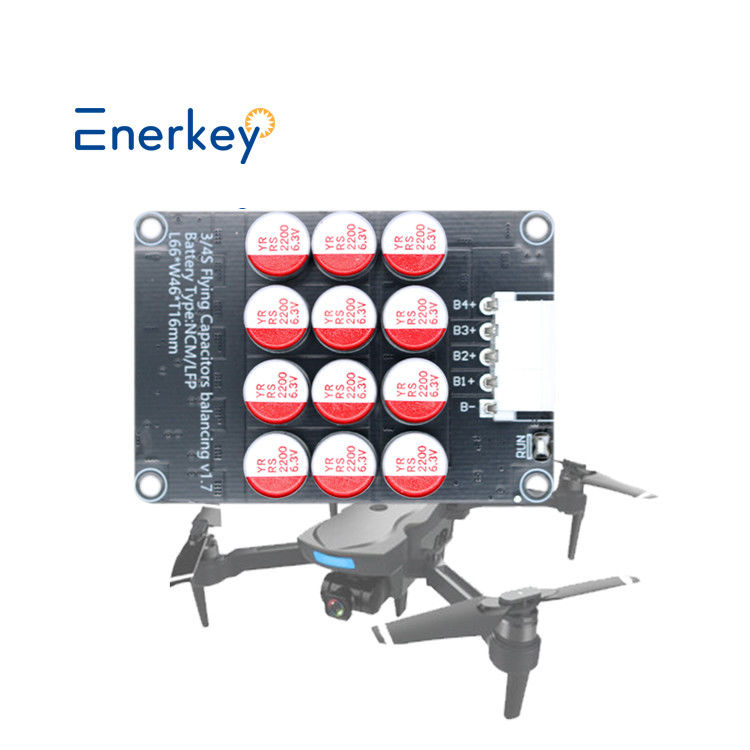

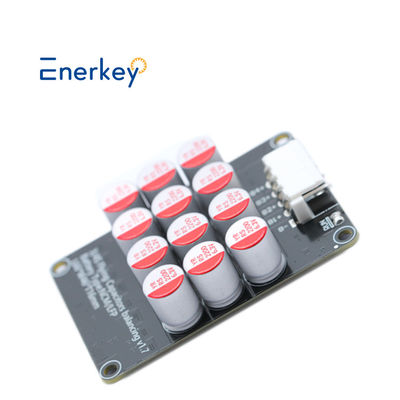

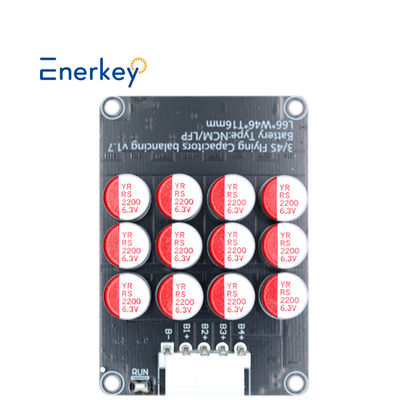

Li-ion/Lifepo4/Lipo Capacitive BMS Balancer Board

Điện áp khởi động cân bằng: 1.8V-4.2V
Điện áp kết thúc cân bằng: 2,9V (trong trạng thái ngủ dưới điện áp)
Điện cân bằng tối đa: Độ chính xác của toàn bộ nhóm là 0.1V1A; 0.5V3.5A; 1.0V5.5A (kiểm tra cáp 40CM 18awg)
Điện tĩnh 4S trạng thái đầy đủ: (4.2v*4cell) 16.5V 15mA
8S điện tĩnh trạng thái điện năng đầy đủ: (4.2v*7cell) 33.6V 14mA
Nhiệt độ môi trường làm việc: 0-60 độ

LTO 3S-8S Capacitive BMS Balancer Board
8S LTO điện tĩnh trạng thái đầy đủ: 2.8v*8cell) 33.6V 14Ma



Có cần nguồn cung cấp năng lượng bên ngoài hay không: không cần nguồn cung cấp năng lượng bên ngoài, và chuyển đổi năng lượng bên trong của pin được sử dụng để chuyển và toàn bộ bộ pin được cân bằng.



Sự cân bằng pin có nghĩa là cân bằng các thông số điện áp và trạng thái sạc (SOC) của các pin khác nhau trong một gói pin.hoặc nhiều tế bào riêng lẻ.

Các tế bào này cạn kiệt và sạc với tốc độ khác nhau, dẫn đến các đặc điểm hiệu suất khác nhau.

Các thông số kỹ thuật

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Capacitor Balancer
Các chuỗi sản phẩm	3S	4S	5S
Các dây thích hợp	3S	3-4S	4-5S
Sản phẩmKích thước ((mm)	L66*W35*T16	L66*W46*T16	L69*W58*T16
Trọng lượng với hộp	0.12kg	0.13kg	0.15kg
Loại pin	NCM/LFP	NCM/LFP	NCM/LFP/LTO
Khả năng thích hợp	30h - 300h
Phong trào dâng dâng cân bằng	Hỗ trợ cân bằng cascading cho gói pin, ví dụ, nó có thể cascading cho 11S, 24S, 36S, 48S.... và như vậy
Phạm vi thu thập điện áp pin đơn	Phiên bản NCM/LFP: 2.7V-4.2V
	Phiên bản LTO: 1.8-4.2V
Năng lượng thấp bảo vệ điện áp ngủ	Phiên bản NCM/LFP <2.7V
	Phiên bản LTO <1.8V
Phương pháp cân bằng	Được cấp bằng sáng chế (Số bằng sáng chế: ZL 2019 1 1259513.3) kiến trúc cân bằng Phương pháp tụ phù hợp, toàn bộ bộ pin được cân bằng cùng một lúc. Kết nối với bộ pin để cân bằng tự động (bên định). Bạn có thể thêm một công tắc để tự động bật hoặc tắt cân bằng.
Dòng cân bằng	0.1V áp suất chênh lệch 1A Điện cân bằng,
	áp suất chênh lệch tỷ lệ với dòng điện cân bằng,
	dòng điện hoạt động tối đa cho phép là 5,5A
Độ chính xác cân bằng điện áp	5mV (giá trị điển hình)
Nguồn cung cấp điện bên ngoài	Không cần nguồn điện bên ngoài,
	dựa vào việc chuyển đổi năng lượng bên trong của pin để đạt được cân bằng chung.
Dòng điện hoạt động tĩnh	7mA, tổng dây hút năng lượng
Hiện tại chờ ngủ	0.1mA ((giá trị điển hình)
Nhiệt độ hoạt động	-20°C ~ +60°C





Danh sách bao bì

 Kết nối dây

Một EK-C4S5A duy nhất hỗ trợ việc sử dụng bộ pin dây 3s và 4s. Phương pháp dây điện là như sau:

EK-C4S5A hỗ trợ các gói pin cascading. ví dụ Fox, 2pcs của 4s cascade đến 7s, xem hình dưới đây:

LƯU Ý:Như thể hiện trong hình trên,có thể có nhiều kết thúc chung của trao đổi năng lượng để hiệu quả cân bằng sẽ cao hơn;Nó cũng có thể sử dụng chỉ một kết thúc chung của trao đổi năng lượng tại sự kết nối của hai mô-đun.Các chân miễn phí khác được treo, và nó là tốt nhấtđể phân phối số lượng dây đều trên mỗi bảng.Nếu bạn cần sơ đồ cascade cho nhiều dây, Xin liên hệ với dịch vụ trực tuyến của chúng tôi, Cảm ơn.
