1. Điện áp hoạt động: 2.7V-4.2V, phù hợp với pin lithium polymer ternary NCM (Li-ion), pin lithium iron phosphate (LiFePO4).
2. Nguyên tắc làm việc: Flycap-capacitor chuyển tải tải, Balancer board được kết nối với pin để bắt đầu công việc cân bằng, sử dụng gốc hoàn toàn mới cực thấp kháng cự bên trong MOS,PCB dày 2OZ đồng,

3. Điện cân bằng 0-5.5A,càng cân bằng dòng pin càng nhỏ, được dành cho vị trí dây dẫn chuyển mạch ngủ, dòng điện hoạt động chế độ tắt điện ngủ ít hơn 0,1mA,và độ chính xác điện áp cân bằng là trong vòng 5mv!



Trong quá trình sạc, pin mạnh nhất sẽ xác định điện áp cắt của toàn bộ gói. do đó, các pin công suất thấp sẽ bị sạc quá mức.trong khi xả các tế bào công suất thấp sẽ được quá xả.

Việc sạc và xả quá mức của một tế bào duy nhất làm giảm hiệu suất của các tế bào khác.Sự cân bằng pin LiFePO4 là cần thiết để duy trì mức độ hiệu suất của tất cả các tế bào và tránh sạc và xả quá mức.



Có nhiều cách để đạt được chức năng cân bằng hoạt động cho pin LiFePO4. Những cách này khác nhau trong thiết kế mạch.

Vòng mạch dựa trên cảm ứng
Vòng mạch dẫn đơn: Tùy chọn mạch cân bằng tế bào rẻ tiền. Nó cũng là một trong những kích thước nhỏ nhất.
Multiple Inductor Circuit: đắt hơn mạch induktor đơn. Tuy nhiên, tốc độ cân bằng nhanh hơn. Nó cũng có hiệu quả tốt hơn.
Vòng mạch dựa trên biến áp
Vòng mạch biến áp đơn: Nhanh hơn các mạch dựa trên cảm ứng. Có sự hiện diện của các mất mát từ tính nhỏ.
Vòng mạch biến áp đa: cân bằng tế bào nhanh hơn. Tuy nhiên, chúng tốn kém và mạch rất phức tạp.
Vòng mạch dựa trên tụ điện
Vòng điện tụ đơn: Vòng điện tụ đơn sử dụng một tụ cho toàn bộ bộ pin. Do đó, rất nhiều công tắc được yêu cầu để kiểm soát điện áp sạc của mỗi tế bào.Ngoài ra, nó cần một hệ thống thông minh để giám sát chức năng chuyển đổi.
Vòng mạch đa tụ: Có một số tụ cho mỗi tế bào pin. Điện áp sạc được duy trì bằng cách chọn tụ phù hợp cho sự phân phối điện áp không bằng nhau.Không cần các cảm biến và điều khiển phức tạp.



Các thông số kỹ thuật

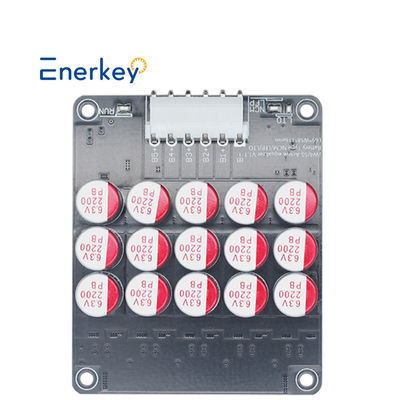

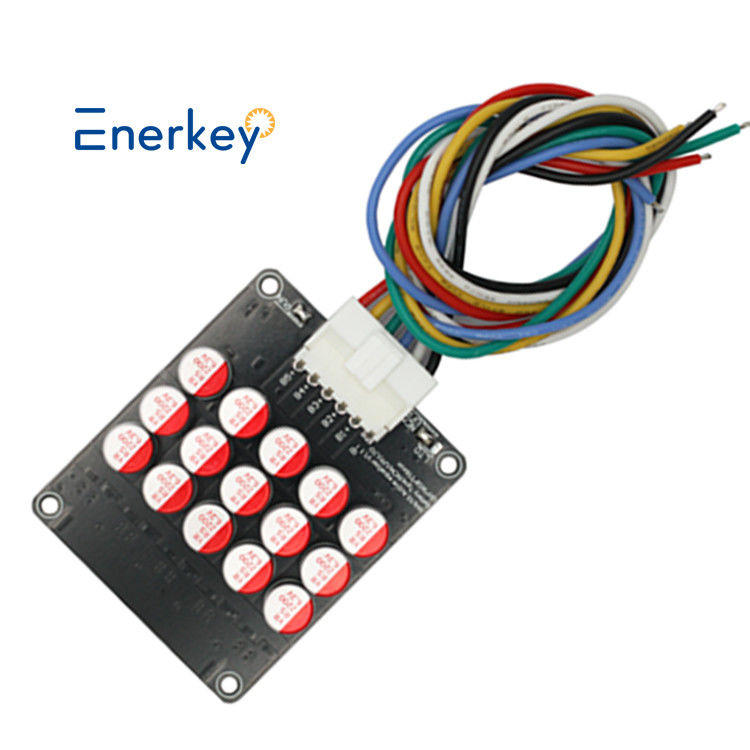

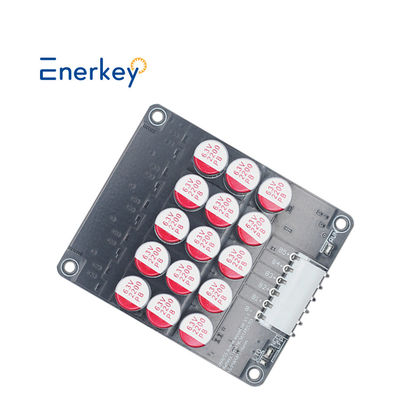

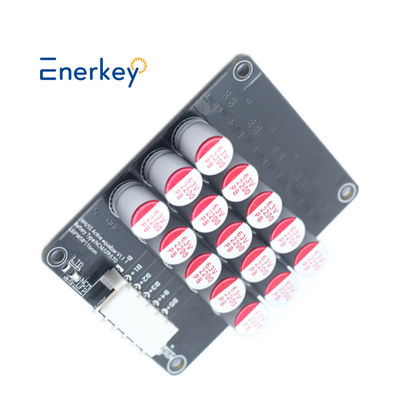

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Capacitor Balancer
Các chuỗi sản phẩm	3S	4S	5S
Các dây thích hợp	3S	3-4S	4-5S
Sản phẩmKích thước ((mm)	L66*W35*T16	L66*W46*T16	L69*W58*T16
Trọng lượng với hộp	0.12kg	0.13kg	0.15kg
Loại pin	NCM/LFP	NCM/LFP	NCM/LFP/LTO
Khả năng thích hợp	30h - 300h
Phong trào dâng dâng cân bằng	Hỗ trợ cân bằng cascading cho gói pin, ví dụ, nó có thể cascading cho 11S, 24S, 36S, 48S.... và như vậy
Phạm vi thu thập điện áp pin đơn	Phiên bản NCM/LFP: 2.7V-4.2V
	Phiên bản LTO: 1.8-4.2V
Năng lượng thấp bảo vệ điện áp ngủ	Phiên bản NCM/LFP <2.7V
	Phiên bản LTO <1.8V
Phương pháp cân bằng	Được cấp bằng sáng chế (Số bằng sáng chế: ZL 2019 1 1259513.3) kiến trúc cân bằng Phương pháp tụ phù hợp, toàn bộ bộ pin được cân bằng cùng một lúc. Kết nối với bộ pin để cân bằng tự động (bên định). Bạn có thể thêm một công tắc để tự động bật hoặc tắt cân bằng.
Dòng cân bằng	0.1V áp suất chênh lệch 1A Điện cân bằng,
	áp suất chênh lệch tỷ lệ với dòng điện cân bằng,
	dòng điện hoạt động tối đa cho phép là 5,5A
Độ chính xác cân bằng điện áp	5mV (giá trị điển hình)
Nguồn cung cấp điện bên ngoài	Không cần nguồn điện bên ngoài,
	dựa vào việc chuyển đổi năng lượng bên trong của pin để đạt được cân bằng chung.
Dòng điện hoạt động tĩnh	7mA, tổng dây hút năng lượng
Hiện tại chờ ngủ	0.1mA ((giá trị điển hình)
Nhiệt độ hoạt động	-20°C ~ +60°C





Danh sách bao bì

 Kết nối dây

Một EK-C5S5A duy nhất hỗ trợ việc sử dụng 4 và 5 gói pin dây. Phương pháp dây điện là như sau:

EK-C5S5A hỗ trợ các gói pin cascading. ví dụ Fox, 2pcs của 5s cascade đến 9s, xem hình dưới đây:

LƯU Ý:Như thể hiện trong hình trên,có thể có nhiều kết thúc chung của trao đổi năng lượng để hiệu quả cân bằng sẽ cao hơn;Nó cũng có thể sử dụng chỉ một kết thúc chung của trao đổi năng lượng tại sự kết nối của hai mô-đun.Các chân miễn phí khác được treo, và nó là tốt nhấtđể phân phối số lượng dây đều trên mỗi bảng.Nếu bạn cần sơ đồ cascade cho nhiều dây, Xin liên hệ với dịch vụ trực tuyến của chúng tôi, Cảm ơn.
