Các bộ cân bằng được phân loại thành các hệ thống thụ động và hoạt động:

Passive Balancers: Các hệ thống này làm cân bằng điện tích bằng cách tiêu hao năng lượng dư thừa từ các tế bào có điện tích nhiều hơn dưới dạng nhiệt.Quá trình này đơn giản hơn và ít tốn kém hơn nhưng không hiệu quả về năng lượng vì lượng sạc dư thừa không được tái sử dụng mà bị mất.

Các chất cân bằng hoạt động: Ngược lại, các chất cân bằng hoạt động phân phối lại năng lượng từ các tế bào có điện tích cao hơn sang các tế bào có điện tích thấp hơn.Phương pháp này không chỉ duy trì sự cân bằng mà còn tiết kiệm năng lượng trong hệ thống pin, tăng hiệu quả tổng thể..

Phân bằng tế bào thụ động
Trong mạch cân bằng thụ động, không có sự chuyển tải điện từ tế bào cao sang tế bào thấp.tất cả các năng lượng dư thừa của tế bào cao được tiêu tan dưới dạng nhiệt.

Điều này được thực hiện bằng cách thêm các điện trở ở phía trước của tế bào. Năng lượng bổ sung được đốt cháy cho đến khi trạng thái sạc của tế bào cao phù hợp với SOC của tế bào thấp.

Có hai loại mạch cân bằng tế bào thụ động:

Cân bằng chuyển động cố định
Trong cân bằng chuyển đổi cố định, các điện trở giới hạn điện áp tối đa mà các tế bào có thể đạt được.năng lượng bổ sung được cung cấp cho kháng cự chuyển hướng.

Nó phân tán năng lượng này dưới dạng nhiệt.

Chuyển đổi Shunting Balancing
Việc cân bằng chuyển hướng chuyển mạch hoạt động bằng cách sử dụng một số công tắc và cảm biến điện áp.Có hai chế độ - liên tục và cảm biến điện ápChế độ liên tục cho phép tế bào hoạt động trong điều kiện làm việc bình thường.

Chế độ cảm biến bật các cảm biến điện áp và cân bằng bất kỳ sự bất bình đẳng nào với điện trở.



Các thông số kỹ thuật

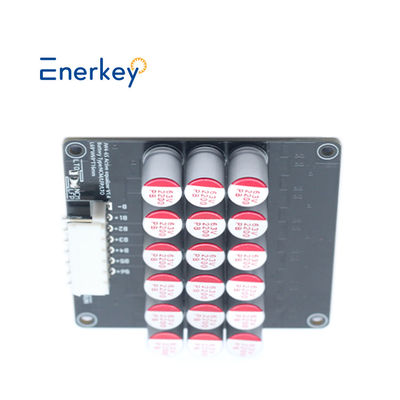

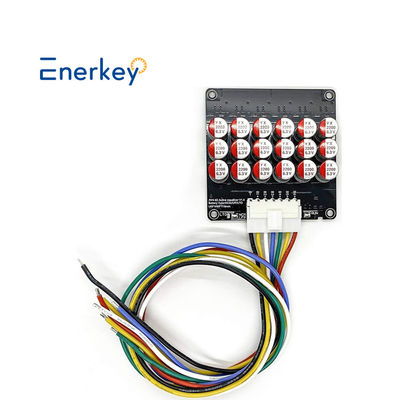

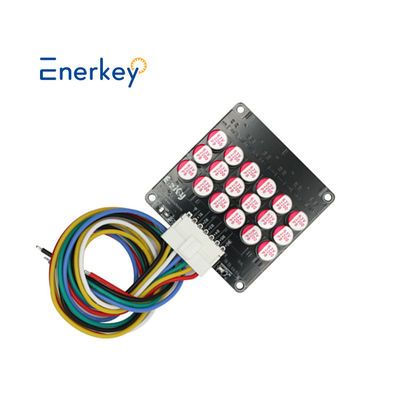

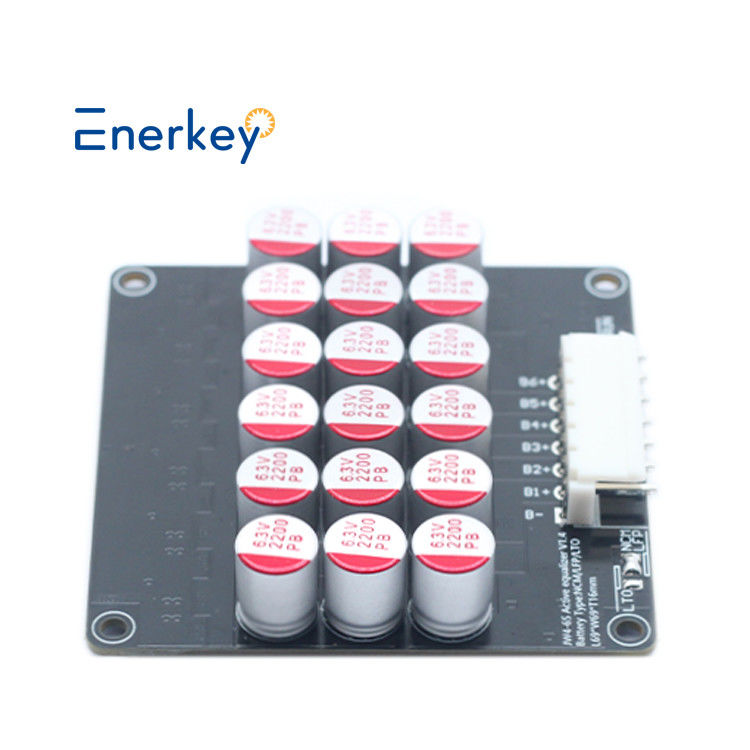

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Capacitor Balancer
Mô hình sản phẩm	EK-C6S5A	EK-C7S5A	EK-C8S5A
Các chuỗi sản phẩm	6S	7S	8S
Các dây thích hợp	4-6S	5-7S	6-8S
Sản phẩmKích thước ((mm)	L69*W69*T16	L80*W69.5*T16	L91*W70*T16
Trọng lượng với hộp	0.16kg	0.18kg	0.19kg
Loại pin	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
Khả năng thích hợp	30h - 300h
Độ chính xác cân bằng điện áp	5mV (giá trị điển hình)
Phong trào dâng dâng cân bằng	Hỗ trợ cân bằng cascading cho gói pin, ví dụ, nó có thể cascading cho 11S, 24S, 36S, 48S.... và như vậy
Phạm vi thu thập điện áp pin đơn	Phiên bản NCM/LFP: 2.7V-4.2V
	Phiên bản LTO: 1.8-4.2V
Năng lượng thấp bảo vệ điện áp ngủ	Phiên bản NCM/LFP <2.7V
	Phiên bản LTO <1.8V
Dưới bảo vệ điện áp Bắt đầu cân bằng điện áp	Phiên bản NCM/LFP: 2.835V
	Phiên bản LTO: 1.89V
Phương pháp cân bằng	Được cấp bằng sáng chế (Số bằng sáng chế: ZL 2019 1 1259513.3) kiến trúc cân bằng Phương pháp tụ phù hợp, toàn bộ bộ pin được cân bằng cùng một lúc. Kết nối với bộ pin để cân bằng tự động (bên định). Bạn có thể thêm một công tắc để tự động bật hoặc tắt cân bằng.
Dòng cân bằng	0.1V áp suất chênh lệch 1A Điện cân bằng,
	áp suất chênh lệch tỷ lệ với dòng điện cân bằng,
	dòng điện hoạt động tối đa cho phép là 5,5A
Nguồn cung cấp điện bên ngoài	Không cần nguồn điện bên ngoài,
	dựa vào việc chuyển đổi năng lượng bên trong của pin để đạt được cân bằng chung.
Dòng điện hoạt động tĩnh	7mA, tổng dây hút năng lượng
Hiện tại chờ ngủ	0.1mA ((giá trị điển hình)
Nhiệt độ hoạt động	-20°C ~ +60°C





Danh sách bao bì

 Kết nối dây

Một EK-C6S5A duy nhất hỗ trợ việc sử dụng 4 và 5 và 6 gói pin dây. Phương pháp dây điện là như sau:

EK-C6S5A hỗ trợ các gói pin cascading. ví dụ Fox, 2pcs của 6s cascade đến 11s, xem hình dưới đây:

LƯU Ý:Như thể hiện trong hình trên,có thể có nhiều kết thúc chung của trao đổi năng lượng để hiệu quả cân bằng sẽ cao hơn;Nó cũng có thể sử dụng chỉ một kết thúc chung của trao đổi năng lượng tại sự kết nối của hai mô-đun.Các chân miễn phí khác được treo, và nó là tốt nhấtđể phân phối số lượng dây đều trên mỗi bảng.Nếu bạn cần sơ đồ cascade cho nhiều dây, Xin liên hệ với dịch vụ trực tuyến của chúng tôi, Cảm ơn.
