Lithium Balancing Circuit
Trong pin có chip cân bằng, chip chỉ đơn giản là cân bằng điện áp của các tế bào riêng lẻ trong pin trong khi sạc.Một pin được coi là cân bằng khi tất cả các điện áp của pin nằm trong phạm vi dung nạp nhỏ với nhau.
Có hai loại cân bằng tế bào, hoạt động và thụ động. Active balancing occurs by using cels with high votages to charge cells with lowelvoltages thereby reducing the voltage difference between the cells until all cells are closely matched and the battery is fully chared.

Passivebalancing, được sử dụng trên tất cả các pin lithium Power Sonic, là khi mỗi tế bào có một điện trở song song được bật khi điện áp của tế bào vượt quá ngưỡng.Điều này làm giảm dòng charae trong các tế bào với một điện áp cao cho phép các tế bào khác để bắt kịp.
Tại sao cân bằng pin là quan trọng? trong pin lithium, ngay khi pin điện áp thấp nhất chạm vào điện áp xả cắt nó sẽ tắt toàn bộ pin.Điều này có nghĩa là một số tế bào đã không sử dụng JanuariyEnerkey. Các tế bào không cân bằng khi hoạt động.

Characting sẽ bị ngắt ngay khi pin với điện áp cao nhất đạt được điện áp cắt và không phải tất cả các pin sẽ được sạc đầy đủ.

Điều gì là xấu về điều đó? liên tục nạp và xả một pin không cân bằng sẽ làm giảm dung lượng của pin theo thời gian. điều này cũng có nghĩa là một số tế bào sẽ được sạc đầy, và những người khác sẽ khôngdẫn đến một pin có thể không bao giờ đạt đến trạng thái sạc 100%.
Lý thuyết là các tế bào cân bằng đều xả với cùng một tốc độ, và do đó ngắt với cùng một điện áp.Các tế bào pin 'có thể được phù hợp đầy đủ để bảo vệ dung lượng của pin và trở thành hoàn toàn.



Các thông số kỹ thuật

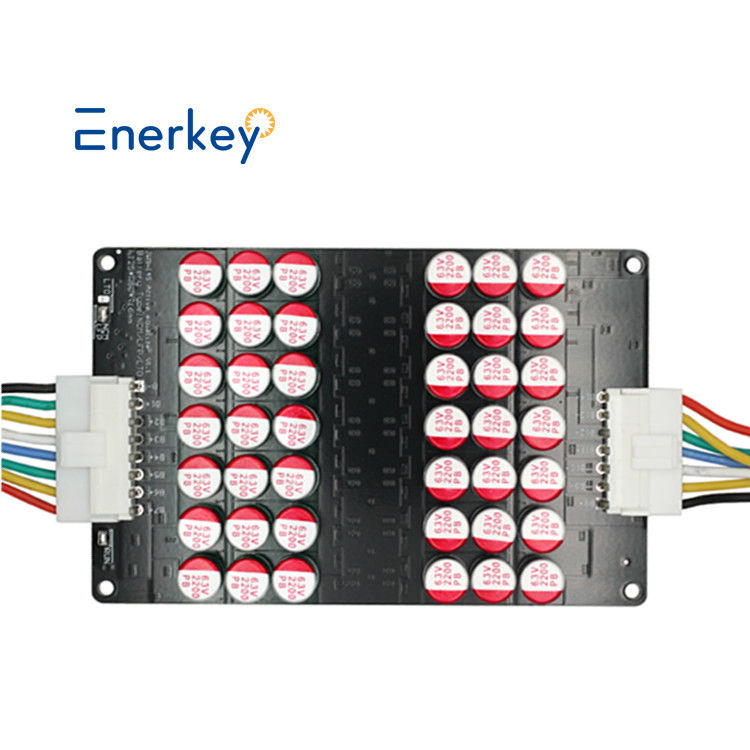

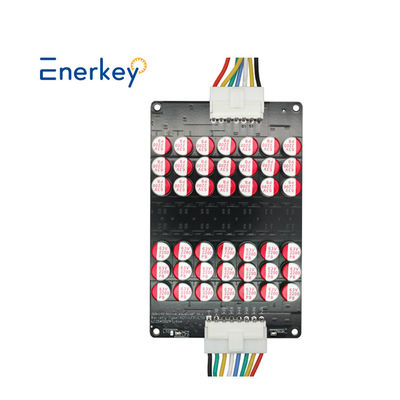

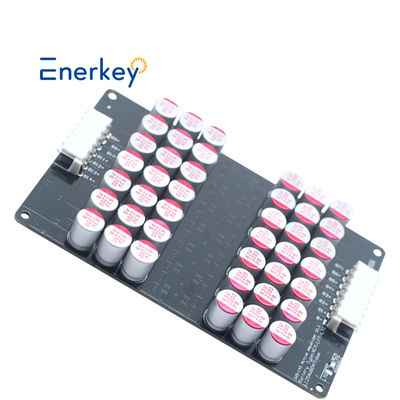

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Capacitor Balancer
Mô hình sản phẩm	EK-C10S5A	EK-C12S5A	EK-C14S5A
Các chuỗi sản phẩm	10S	12S	14S
Các dây thích hợp	8-10S	9-12S	9-14S
Sản phẩmKích thước ((mm)	L114*W70*T16	L137*W70*T16	L125*W80*T16
Trọng lượng với hộp	0.24kg	0.25kg	0.28kg
Loại pin	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
Khả năng thích hợp	30h - 300h
Độ chính xác cân bằng điện áp	5mV (giá trị điển hình)
Phong trào dâng dâng cân bằng	Hỗ trợ cân bằng cascading cho gói pin, ví dụ, nó có thể cascading cho 11S, 24S, 36S, 48S.... và như vậy
Phạm vi thu thập điện áp pin đơn	Phiên bản NCM/LFP: 2.7V-4.2V
	Phiên bản LTO: 1.8-4.2V
Năng lượng thấp bảo vệ điện áp ngủ	Phiên bản NCM/LFP <2.7V
	Phiên bản LTO <1.8V
Dưới bảo vệ điện áp Bắt đầu cân bằng điện áp	Phiên bản NCM/LFP: 2.835V
	Phiên bản LTO: 1.89V
Phương pháp cân bằng	Được cấp bằng sáng chế (Số bằng sáng chế: ZL 2019 1 1259513.3) kiến trúc cân bằng Phương pháp tụ phù hợp, toàn bộ bộ pin được cân bằng cùng một lúc. Kết nối với bộ pin để cân bằng tự động (bên định). Bạn có thể thêm một công tắc để tự động bật hoặc tắt cân bằng.
Dòng cân bằng	0.1V áp suất chênh lệch 1A Điện cân bằng,
	áp suất chênh lệch tỷ lệ với dòng điện cân bằng,
	dòng điện hoạt động tối đa cho phép là 5,5A
Nguồn cung cấp điện bên ngoài	Không cần nguồn điện bên ngoài,
	dựa vào việc chuyển đổi năng lượng bên trong của pin để đạt được cân bằng chung.
Dòng điện hoạt động tĩnh	7mA, tổng dây hút năng lượng
Hiện tại chờ ngủ	0.1mA ((giá trị điển hình)
Nhiệt độ hoạt động	-20°C ~ +60°C





Danh sách bao bì

 Kết nối dây

Một EK-C14S5A duy nhất hỗ trợ việc sử dụng 9 và 10 và 11 và 12 và 13 và 14 gói pin dây.



EK-C14S5A hỗ trợ các gói pin cascading. Fox ví dụ, 2pcs của 14s cascade đến 27s, xem hình dưới đây:

LƯU Ý:Như thể hiện trong hình trên,có thể có nhiều kết thúc chung của trao đổi năng lượng để hiệu quả cân bằng sẽ cao hơn;Nó cũng có thể sử dụng chỉ một kết thúc chung của trao đổi năng lượng tại sự kết nối của hai mô-đun.

Các chân miễn phí khác được treo, và nó là tốt nhấtđể phân phối số lượng dây đều trên mỗi bảng. Nếu bạn cần sơ đồ Cascade cho nhiều dây hơn, Vui lòng liên hệ với dịch vụ trực tuyến của chúng tôi, Cảm ơn.
