Phân bằng tế bào thụ động
Sự cân bằng pin thụ động là một trong những phương pháp phổ biến được sử dụng trong bộ pin xe điện. Nó dựa trên sự khác biệt điện áp tự nhiên giữa các pin và sử dụng các thành phần thụ động,chẳng hạn như điện trở hoặc đèn diode, để chuyển hướng điện tích dư thừa từ các tế bào điện áp cao hơn sang các tế bào điện áp thấp hơn.

Quá trình này xảy ra trong giai đoạn sạc, dần dần cân bằng điện áp trên tất cả các tế bào.

Sự cân bằng tế bào thụ động hoạt động như thế nào
Trong quá trình sạc, điện áp của mỗi tế bào dần dần tăng lên. Khi một tế bào nhất định đạt đến điện áp tối đa của nó, mạch cân bằng tế bào thụ động chuyển điện dư thừa sang một tế bào điện áp thấp hơn.cho phép pin điện áp cao hơn duy trì mức điện áp an toànQuá trình này tiếp tục cho đến khi tất cả các tế bào đạt đến một mức điện áp tương tự.



Các thông số kỹ thuật

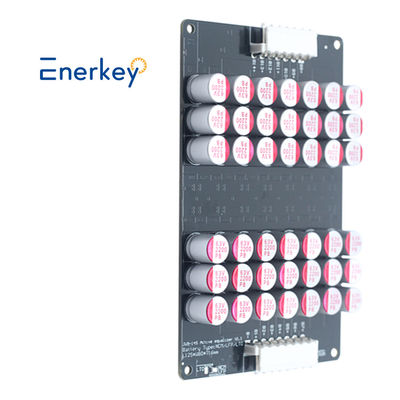

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Capacitor Balancer
Mô hình sản phẩm	EK-C10S5A	EK-C12S5A	EK-C14S5A
Các chuỗi sản phẩm	10S	12S	14S
Các dây thích hợp	8-10S	9-12S	9-14S
Sản phẩmKích thước ((mm)	L114*W70*T16	L137*W70*T16	L125*W80*T16
Trọng lượng với hộp	0.24kg	0.25kg	0.28kg
Loại pin	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
Khả năng thích hợp	30h - 300h
Độ chính xác cân bằng điện áp	5mV (giá trị điển hình)
Phong trào dâng dâng cân bằng	Hỗ trợ cân bằng cascading cho gói pin, ví dụ, nó có thể cascading cho 11S, 24S, 36S, 48S.... và như vậy
Phạm vi thu thập điện áp pin đơn	Phiên bản NCM/LFP: 2.7V-4.2V
	Phiên bản LTO: 1.8-4.2V
Năng lượng thấp bảo vệ điện áp ngủ	Phiên bản NCM/LFP <2.7V
	Phiên bản LTO <1.8V
Dưới bảo vệ điện áp Bắt đầu cân bằng điện áp	Phiên bản NCM/LFP: 2.835V
	Phiên bản LTO: 1.89V
Phương pháp cân bằng	Được cấp bằng sáng chế (Số bằng sáng chế: ZL 2019 1 1259513.3) kiến trúc cân bằng Phương pháp tụ phù hợp, toàn bộ bộ pin được cân bằng cùng một lúc. Kết nối với bộ pin để cân bằng tự động (bên định). Bạn có thể thêm một công tắc để tự động bật hoặc tắt cân bằng.
Dòng cân bằng	0.1V áp suất chênh lệch 1A Điện cân bằng,
	áp suất chênh lệch tỷ lệ với dòng điện cân bằng,
	dòng điện hoạt động tối đa cho phép là 5,5A
Nguồn cung cấp điện bên ngoài	Không cần nguồn điện bên ngoài,
	dựa vào việc chuyển đổi năng lượng bên trong của pin để đạt được cân bằng chung.
Dòng điện hoạt động tĩnh	7mA, tổng dây hút năng lượng
Hiện tại chờ ngủ	0.1mA ((giá trị điển hình)
Nhiệt độ hoạt động	-20°C ~ +60°C





Danh sách bao bì

 Kết nối dây

Một EK-C14S5A duy nhất hỗ trợ việc sử dụng 9 và 10 và 11 và 12 và 13 và 14 gói pin. Phương pháp dây điện như sau:



EK-C14S5A hỗ trợ các gói pin cascading. Fox ví dụ, 2pcs của 14s cascade đến 27s, xem hình dưới đây:

LƯU Ý:Như thể hiện trong hình trên,có thể có nhiều kết thúc chung của trao đổi năng lượng để hiệu quả cân bằng sẽ cao hơn;Nó cũng có thể sử dụng chỉ một kết thúc chung của trao đổi năng lượng tại sự kết nối của hai mô-đun.

Các chân miễn phí khác được treo, và nó là tốt nhấtđể phân phối số lượng dây đều trên mỗi bảng. Nếu bạn cần sơ đồ Cascade cho nhiều dây hơn, Vui lòng liên hệ với dịch vụ trực tuyến của chúng tôi, Cảm ơn.
