Pin lithium-ion có phạm vi ứng dụng rất rộng. Chúng có thể cung cấp năng lượng cho các thiết bị điện tử nhỏ như đồng hồ thông minh cho các phương tiện điện lớn hơn.chúng đến trong bao bì khác nhau và trong các gói pin như,

ngay cả khi điện áp của mỗi tế bào vượt quá vài milivolt trên 4,2 V, nó có thể dẫn đến thoát nhiệt và làm nổ tế bào.sự mất cân bằng tế bào cản trở việc sử dụng pin với công suất đầy đủĐiều này từ đó làm giảm tuổi thọ pin.

Các tế bào pin riêng lẻ nên được cân bằng thường xuyên để giữ sự mất cân bằng ở mức tối thiểu và để có tuổi thọ pin tốt.Quá trình cân bằng các điện tích pin riêng lẻ bằng cách đo trạng thái sạc pin (SoC) và điện áp của nó trong một gói pin được gọi là cân bằng pin.



Bài báo này mô tả chi tiết một kỹ thuật cân bằng tế bào hoạt động sử dụng một bộ chuyển đổi buck để cân bằng một bộ pin lithium-ion kết nối hàng loạt.Một bộ chuyển đổi buck cùng với một cặp chuyển đổi MOSFET cho mỗi tế bào,

một bật để sạc tế bào và một khác bật trong khi xả tế bào được sử dụng trong thí nghiệm này.Một mô hình thuật toán phù hợp cho các hệ thống pin có thể cấu hình lại đo điện áp của từng tế bào và được phát triển để cân bằng một gói pin Li-ion kết nối hàng loạt.

Mô hình được phát triển được mô phỏng bằng cách sử dụng MATLAB để xác minh hiệu suất của nó. Một trạng thái sạc 25% được duy trì trên các tế bào và khi giá trị SoC giảm xuống dưới mức này thậm chí có sự khác biệt 0.02% được phát hiện bởi thuật toán để bắt đầu chức năng cân bằng.

Sự cân bằng này được tìm thấy mất 275 ms để cân bằng ba pin 3,7 V và do đó mô hình được tìm thấy để phản ứng nhanh hơn.Kết quả cho thấy phương pháp này có thể tự điều chỉnh để đạt được hiệu suất thỏa đáng trong một thời gian cân bằng hạn chế.





Các thông số kỹ thuật

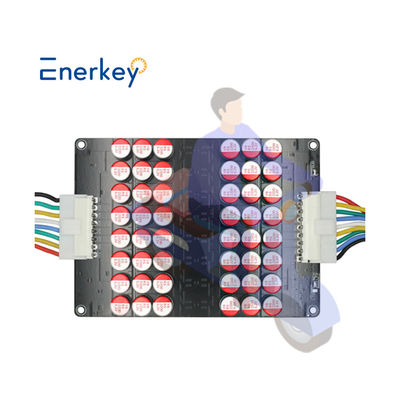

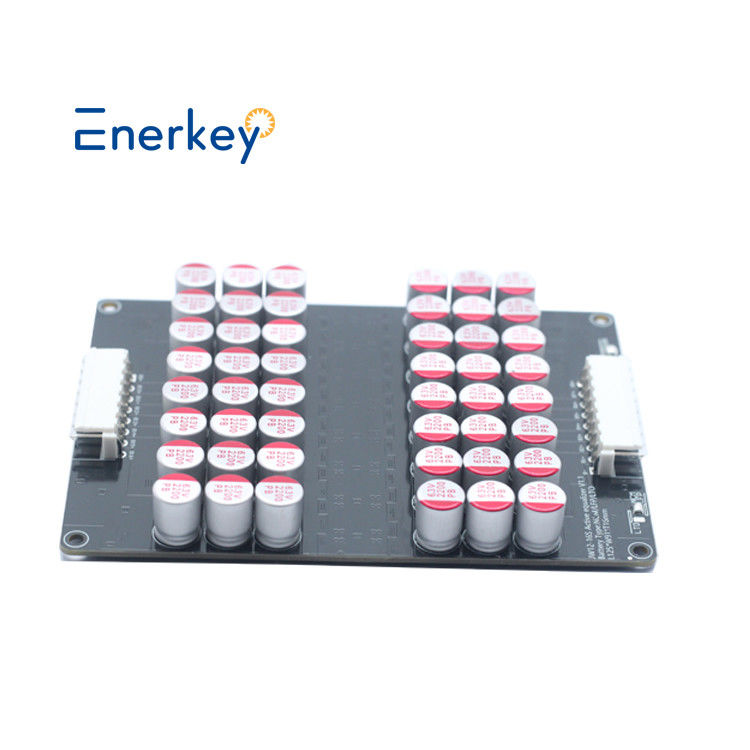

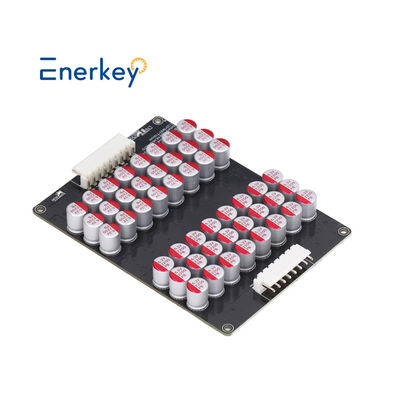

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Capacitor Balancer
Mô hình sản phẩm	EK-C16S5A	EK-C17S5A	EK-C21S5A
Các chuỗi sản phẩm	16S	17S	21S
Các dây thích hợp	12-16S	13-17S	17-21S
Sản phẩmKích thước ((mm)	L125*W91*T16	L115*W102.5*T16	L145*W130*T18
Trọng lượng với hộp	0.32kg	0.33kg	0.39kg
Loại pin	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
Khả năng thích hợp	30h - 300h
Độ chính xác cân bằng điện áp	5mV (giá trị điển hình)
Phong trào dâng dâng cân bằng	Hỗ trợ cân bằng cascading cho gói pin, ví dụ, nó có thể cascading cho 11S, 24S, 36S, 48S.... và như vậy
Phạm vi thu thập điện áp pin đơn	Phiên bản NCM/LFP: 2.7V-4.2V
	Phiên bản LTO: 1.8-4.2V
Năng lượng thấp bảo vệ điện áp ngủ	Phiên bản NCM/LFP <2.7V
	Phiên bản LTO <1.8V
Dưới bảo vệ điện áp Bắt đầu cân bằng điện áp	Phiên bản NCM/LFP: 2.835V
	Phiên bản LTO: 1.89V
Phương pháp cân bằng	Được cấp bằng sáng chế (Số bằng sáng chế: ZL 2019 1 1259513.3) kiến trúc cân bằng Phương pháp tụ phù hợp, toàn bộ bộ pin được cân bằng cùng một lúc. Kết nối với bộ pin để cân bằng tự động (bên định). Bạn có thể thêm một công tắc để tự động bật hoặc tắt cân bằng.
Dòng cân bằng	0.1V áp suất chênh lệch 1A Điện cân bằng,
	áp suất chênh lệch tỷ lệ với dòng điện cân bằng,
	dòng điện hoạt động tối đa cho phép là 5,5A
Nguồn cung cấp điện bên ngoài	Không cần nguồn điện bên ngoài,
	dựa vào việc chuyển đổi năng lượng bên trong của pin để đạt được cân bằng chung.
Dòng điện hoạt động tĩnh	7mA, tổng dây hút năng lượng
Hiện tại chờ ngủ	0.1mA ((giá trị điển hình)
Nhiệt độ hoạt động	-20°C ~ +60°C





Danh sách bao bì



 Kết nối dây

Một EK-C16S5A duy nhất hỗ trợ việc sử dụng 12 và 13 và 14 và 15 và 16 gói pin dây. Phương pháp dây điện như sau:



EK-C16S5A hỗ trợ các gói pin cascading. ví dụ Fox, 2pcs của 16s cascade đến 31s, xem hình dưới đây:

LƯU Ý:Như thể hiện trong hình trên,có thể có nhiều kết thúc chung của trao đổi năng lượng để hiệu quả cân bằng sẽ cao hơn;Nó cũng có thể sử dụng chỉ một kết thúc chung của trao đổi năng lượng tại sự kết nối của hai mô-đun.

Các chân miễn phí khác được treo, và nó là tốt nhấtđể phân phối số lượng dây đều trên mỗi bảng. Nếu bạn cần sơ đồ Cascade cho nhiều dây hơn, Vui lòng liên hệ với dịch vụ trực tuyến của chúng tôi, Cảm ơn.
