Chức năng và đặc điểm:

1) mở rộng không giới hạn: không có giới hạn về số lượng và cách kết nối pin;
2) Điều phối đơn giản: nhóm điều phối là đơn giản: để cho phép các mô hình khác nhau của pin điện áp trực tiếp với cùng một nhóm, cho phép nhóm các tế bào với một số khác biệt trong hiệu suất;
3) cân bằng động: hoặc sạc hoặc xả hoặc thiết lập tĩnh, cân bằng pin tự động.
4) cân bằng song song: tất cả các pin điện áp cao sẽ chuyển sang tất cả các pin điện áp thấp;
5) không có áp suất giảm theo chuỗi:các mô-đun cân bằng được kết nối song song trên pin, sạc pin và xả không ảnh hưởng đến công việc;
6) Chia sẻ năng lượng: tất cả chia sẻ sạc pin duy nhất, tối đa hóa việc sử dụng năng lượng pin của toàn bộ nhóm;
7) dòng điện cân bằng cao: dòng điện đỉnh lên đến 5,5A, để cho phép dòng điện liên tục 5A;
8) cân bằng với độ chính xác cao: sau khi cân bằng, sự khác biệt điện áp của mỗi tế bào là ít hơn 5mV;
9) mất năng lượng thấp: khi cân bằng dòng là 5A, hiệu suất lên tới 94%;
10) ứng dụng rộng: áp dụng cho tất cả các loại và kích thước của pin lithium và pin axit chì.





Các thông số kỹ thuật

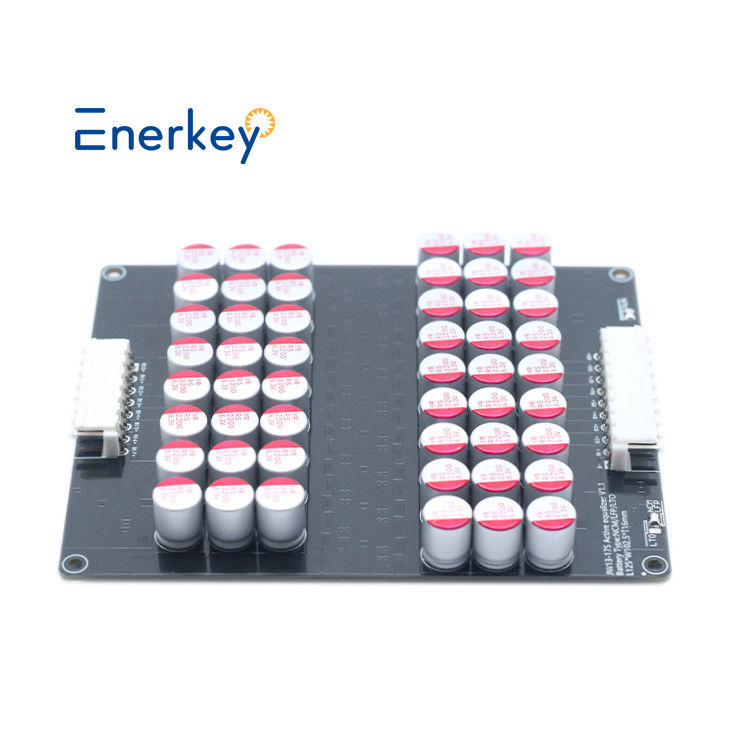

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Capacitor Balancer
Mô hình sản phẩm	EK-C16S5A	EK-C17S5A	EK-C21S5A
Các chuỗi sản phẩm	16S	17S	21S
Các dây thích hợp	12-16S	13-17S	17-21S
Sản phẩmKích thước ((mm)	L125*W91*T16	L115*W102.5*T16	L145*W130*T18
Trọng lượng với hộp	0.32kg	0.33kg	0.39kg
Loại pin	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
Khả năng thích hợp	30h - 300h
Độ chính xác cân bằng điện áp	5mV (giá trị điển hình)
Phong trào dâng dâng cân bằng	Hỗ trợ cân bằng cascading cho gói pin, ví dụ, nó có thể cascading cho 11S, 24S, 36S, 48S.... và như vậy
Phạm vi thu thập điện áp pin đơn	Phiên bản NCM/LFP: 2.7V-4.2V
	Phiên bản LTO: 1.8-4.2V
Năng lượng thấp bảo vệ điện áp ngủ	Phiên bản NCM/LFP <2.7V
	Phiên bản LTO <1.8V
Dưới bảo vệ điện áp Bắt đầu cân bằng điện áp	Phiên bản NCM/LFP: 2.835V
	Phiên bản LTO: 1.89V
Phương pháp cân bằng	Được cấp bằng sáng chế (Số bằng sáng chế: ZL 2019 1 1259513.3) kiến trúc cân bằng Phương pháp tụ phù hợp, toàn bộ bộ pin được cân bằng cùng một lúc. Kết nối với bộ pin để cân bằng tự động (bên định). Bạn có thể thêm một công tắc để tự động bật hoặc tắt cân bằng.
Dòng cân bằng	0.1V áp suất chênh lệch 1A Điện cân bằng,
	áp suất chênh lệch tỷ lệ với dòng điện cân bằng,
	dòng điện hoạt động tối đa cho phép là 5,5A
Nguồn cung cấp điện bên ngoài	Không cần nguồn điện bên ngoài,
	dựa vào việc chuyển đổi năng lượng bên trong của pin để đạt được cân bằng chung.
Dòng điện hoạt động tĩnh	7mA, tổng dây hút năng lượng
Hiện tại chờ ngủ	0.1mA ((giá trị điển hình)
Nhiệt độ hoạt động	-20°C ~ +60°C





Danh sách bao bì

 Kết nối dây

Một EK-C17S5A duy nhất hỗ trợ việc sử dụng bộ pin 13 và 14 và 15 và 16 và 17.



EK-C17S5A hỗ trợ các gói pin cascading. ví dụ Fox, 2pcs của 17s cascade đến 33s, xem hình dưới đây:

LƯU Ý:Như thể hiện trong hình trên,có thể có nhiều kết thúc chung của trao đổi năng lượng để hiệu quả cân bằng sẽ cao hơn;Nó cũng có thể sử dụng chỉ một kết thúc chung của trao đổi năng lượng tại sự kết nối của hai mô-đun.

Các chân miễn phí khác được treo, và nó là tốt nhấtđể phân phối số lượng dây đều trên mỗi bảng. Nếu bạn cần sơ đồ Cascade cho nhiều dây hơn, Vui lòng liên hệ với dịch vụ trực tuyến của chúng tôi, Cảm ơn.
