| Tên thương hiệu: | Enerkey |
| Số mẫu: | EK-iD80V300A |
| MOQ: | 10 miếng |
| giá bán: | $72.08-$102.6 |
| Chi tiết đóng gói: | Hộp giấy chắc chắn + Xốp EVA |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

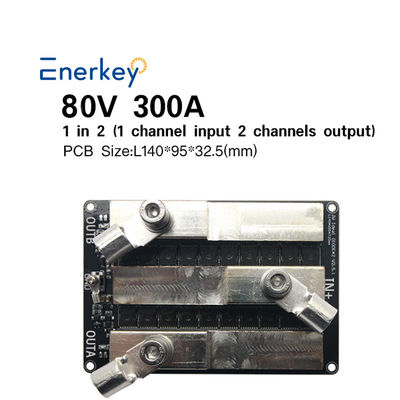

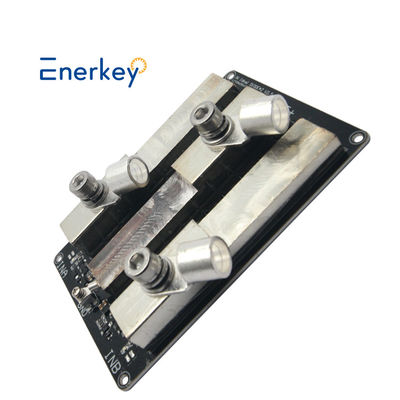

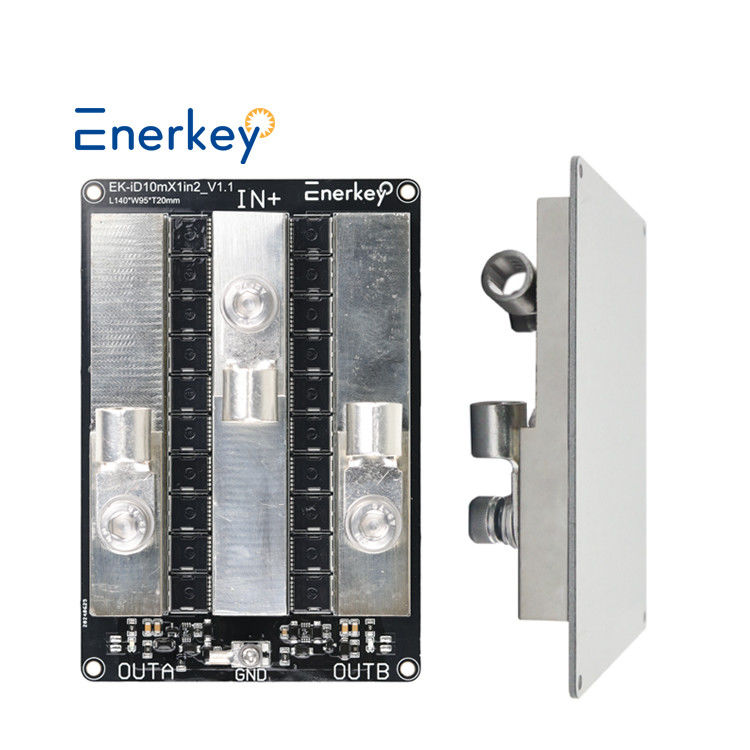

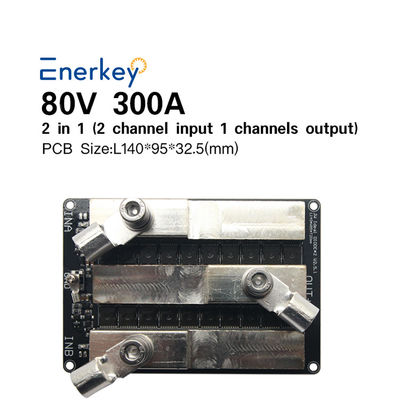

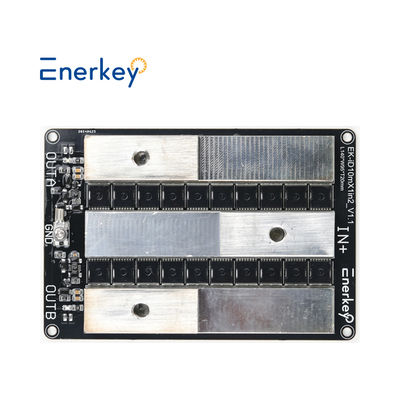

Enerkey Ideal Diode Module 80V 300A Photovoltaic Dual Channel Photovoltaic Redundant Battery Switching Module RV Modification
Mô tả:
Hệ thống điện dự phòng đôi khi đòi hỏi phải OR-ing pin. Ví dụ để có được hệ thống trực tuyến trong khi pin chính được xả. Khi dòng điện thấp, điều này được thực hiện dễ dàng bằng cách sử dụng một diode đơn giản.Tuy nhiên, khi dòng chảy trở nên quan trọng hơn,
Sự phân tán năng lượng trong một diode nhanh chóng tăng lên mức không thể chấp nhận được do điện áp phía trước không thể tránh khỏi của diode.Không kể đến việc điện áp này lãng phí từ 5 đến 10 phần trăm năng lượng có sẵn (từ pin 12V).
Diode với 162 dây cáp
Vì lý do này, khối diode hoạt động "lý tưởng" này đã được thiết kế. Diode được thay thế bằng một mosfet dòng điện cao.Sau khi áp dụng điện áp, trình điều khiển Mosfet được kích hoạt.
Người điều khiển bật mosfet và điều chỉnh điện áp phía trước đến 30mV (30 lần thấp hơn một diode bình thường điển hình),hoặc đến điện áp thấp nhất có thể được lưu trữ cho phép hút hiện tại và kháng Rds của mosfetKháng này gây ra một điện áp phía trước khoảng 1mV mỗi Amp.
Diode là một thiết bị điện tử được làm bằng vật liệu bán dẫn (silicon, selenium, germanium).khi áp dụng điện áp phía trước cho anode và cathode của diodeKhi một điện áp ngược được áp dụng cho anode và cathode, diode được tắt.dẫn và cắt của diode tương đương với bật và tắt của công tắc.
|
Enerkey Ideal Diode Module 40V 80V 100V 150V 300A Photovoltaic Solar Base Station Industrial Control Pin xe điện song song Để sạc pin chống đổ lại
|
||||
| Mô hình sản phẩm |
EK-iD40V300A |
EK-iD80V300A |
EK-iD100V300A |
EK-iD150V300A |
|
Phạm vi điện áp hoạt động
|
30-40V
|
30-80V
|
30-100V |
30-150V
|
|
Sản phẩmKích thước ((mm)
|
L140xW95XT32.5
|
L140xW95XT32.5 | L140xW95XT32.5 |
L140xW95XT32.5 |
|
Trọng lượng với hộp
|
0.6kg
|
0.62kg
|
0.64kg |
0.68kg
|
| Số lượng MOS | 2 | 2 | 2 | 2 |
|
Loại pin
|
NCM/LFP/LTO
|
NCM/LFP/LTO | NCM/LFP/LTO |
NCM/LFP/LTO
|
|
Dòng điện liên tục
|
300A
|
300A | 300A | 300A |
| Điện khởi động đỉnh | 300A | 300A | 300A | 300A |
|
Dòng điện hoạt động tĩnh
|
0.6-1.5mA
|
|||
|
Độ dày tấm đồng
|
3.0 oz
|
|||
|
Vật liệu PCB |
Bảng nhôm
|
|||
| Chống bên trong đang diễn ra | NA | |||
| Nguyên tắc hoạt động | Các đầu vào và đầu ra tương đương với đèn diode. Nó phát hiện ra rằng điện áp đầu ra lớn hơn đầu vào và ngay lập tức tắt đầu ra.Giá trị phát hiện là ở cấp độ millivolt và tốc độ phản hồi là rất nhanh. | |||
|
Ứng dụng
|
1Các tấm pin mặt trời ngăn chặn dòng chảy ngược (chống dòng chảy ngược);
2. Sạc pin ngăn chặn backflow (chống backflow) (chống backflow); 3. DC-DC điện áp không đổi và đầu ra mô-đun dòng điện không đổi ngăn chặn dòng ngược 4Các trường hợp khác khi cần ngăn chặn dòng chảy ngược (chống dòng chảy ngược) |
|||
| Phụ kiện | Lỗ đầu cuối*3; IN+/OUT+ đầu cuối: OTZ50-8, vít M8 GND đầu cuối lug: OTZ2.5-3, vít M3 |
|||
|
Nhiệt độ hoạt động
|
-40°C ~ +60°C
|
|||
Lưu ý đặc biệt:
1. Phiên bản này là phiên bản tối ưu hóa mới nhất. Nếu các cực dương và âm được kết nối ngược lại, mô-đun sẽ không bị đốt cháy, làm tăng an toàn lắp đặt;
2Một diode lý tưởng là một diode có điện trở trong cực thấp như tên của nó cho thấy.
Sự sụt giảm điện áp dẫn của một diode lý tưởng gần như không đáng kể.

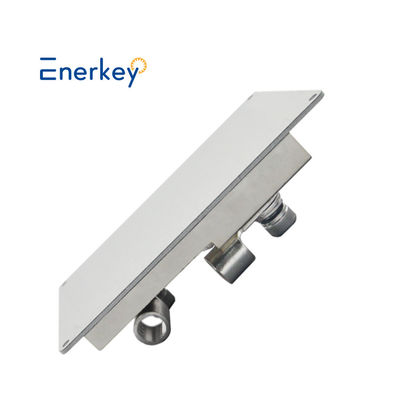

3. Lớp giấy đồng và lớp cơ sở nhôm của dấu vết PCB nền nhôm được cách nhiệt với điện áp chịu 1000V, vì vậy không cần phải lo lắng về các vấn đề hỏng.
Tính dẫn nhiệt nhanh hơn 20 lần so với sợi thủy tinh FR4 và có thể được gắn trực tiếp với các thùng xử lý nhiệt lớn.
4. Mô-đun diode lý tưởng này không thể được sử dụng trong các mạch thẳng!
Tại sao chúng tôi chọn anh?
* Chúng tôi có thể cung cấp cho bạn một dịch vụ sau bán hàng hiệu quả, với hơn 10 năm hỗ trợ kỹ thuật mạnh mẽ.
* Sản phẩm đã vượt qua chứng nhận FCC, CE, ROHS và các tiêu chuẩn quốc tế khác.
* Chúng tôi có thể cung cấp cho bạn với giá nhà máy, Chào mừng bạn đến thăm nhà máy và quy trình sản xuất của chúng tôi.
Q2.What là phạm vi sản phẩm của bạn (loại)?
*Chúng tôi chủ yếu thực hiện các hệ thống quản lý pin trong các lĩnh vực pin điện, pin lưu trữ năng lượng và pin tiêu dùng.
* Được sử dụng chủ yếu cho pin LFP, Li-ino và LTO.
Q3: Làm thế nào tôi biết loại vật liệu & loại pin của tôi là?
*Vui lòng xem thân pin, Nếu điện áp bình thường của pin của bạn cho thấy 3.2V, pin là LiFePo4.
* Nếu điện áp bình thường của pin của bạn cho thấy 3.6V hoặc 3.7V, pin là pin Li-ion hoặc Lto.
Q4. Bạn có yêu cầu đặt hàng tối thiểu không?
Nó có thể được tùy chỉnh? Thời gian dẫn đầu cho mẫu và lô là bao nhiêu?
* Số lượng đặt hàng tối thiểu của chúng tôi là 1 miếng, tùy chỉnh ODM có sẵn.
* 1 ~ 3 ngày giao hàng các mẫu hiện có, 3 ~ 10 ngày giao hàng các mẫu tùy chỉnh.
Q5: Nếu tôi không thể sử dụng nó thì sao?
* Các sản phẩm thông thường có video hướng dẫn, Chúng tôi cũng có thể hỗ trợ hướng dẫn gọi video trực tuyến từ các kỹ sư.
Q6. Điều khoản thanh toán của bạn là gì?
*Chúng tôi chấp nhận chuyển khoản và thanh toán bằng tiền mặt, tất cả đều có thể đàm phán. Phương pháp thanh toán: visa, mastercard, T / T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB
Q7. Làm thế nào bạn đảm bảo chất lượng?
* Tất cả các sản phẩm của chúng tôi đều được kiểm tra 100% trong phòng thí nghiệm chuyên nghiệp, cũng như các thử nghiệm lão hóa lặp đi lặp lại.
* Có được chứng nhận FCC, CE, ROHS và các tiêu chuẩn quốc tế khác.
* Cung cấp dịch vụ bảo hành sau bán hàng 3 năm.
Q8. Làm thế nào để chọn một BMS phù hợp với pin của chúng tôi?
* Tùy thuộc vào điện áp và dòng điện phù hợp với pin của bạn, bạn có thể tham khảo ý kiến của dịch vụ khách hàng của chúng tôi và chúng tôi sẽ cung cấp cho bạn với hệ thống quản lý pin phù hợp nhất.
Q9. Làm sao tôi có thể liên lạc với anh?
* Chúng tôi có dịch vụ trực tuyến 7x24 giờ, xin vui lòng để lại cho chúng tôi một tin nhắn trực tuyến.
*Bạn cũng có thể liên hệ với chúng tôi qua Email, WhatsApp, WeChat, v.v.
|
|
