| Tên thương hiệu: | Enerkey |
| Số mẫu: | EK-ID100V100A |
| MOQ: | 10 miếng |
| giá bán: | $22.2-$27.81 |
| Chi tiết đóng gói: | Hộp giấy chắc chắn + Xốp EVA |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Mô-đun Diode Lý tưởng Enerkey 100V 100A Dành cho Trạm gốc năng lượng mặt trời quang điện và Bộ sạc điện DC
So với vô số các linh kiện điện tử mà chúng ta gặp trong lĩnh vực điện tử, điốt là một linh kiện tương đối đơn giản. Về cơ bản, điốt là một linh kiện cho phép dòng điện chạy theo một hướng và chặn nó theo hướng khác.
Điốt cho phép dòng điện chạy theo một hướng mà không có tác dụng của bất kỳ trở kháng nào, đồng thời chặn hoàn toàn tất cả dòng điện theo hướng khác. Hơn nữa, có một sự chỉ định rõ ràng giữa hai trạng thái hoạt động này.
Như đã nói, dòng điện chạy qua điốt chỉ có thể đi theo một hướng và chúng ta gọi trạng thái này là phân cực thuận. Vì dòng điện chỉ có thể chạy theo một hướng (phân cực thuận), chúng ta không chính thức coi điốt là các van điện tử một chiều.
Nếu điện áp trên điốt là âm, thì sẽ không có dòng điện nào chạy qua; do đó, một điốt lý tưởng xuất hiện như một mạch hở.
Các điều kiện hoặc trạng thái mà một điốt điển hình có thể tồn tại là phân cực thuận hoặc phân cực ngược. Trong điện tử, chúng ta định nghĩa phân cực hoặc phân cực là một phương pháp thiết lập một tập hợp các dòng điện hoặc điện áp tại các điểm khác nhau của một mạch điện tử để thiết lập các điều kiện hoạt động thích hợp trong (các) linh kiện điện tử.
Mặc dù đây là một phiên bản đơn giản hóa của câu trả lời, nhưng nó vẫn đúng về cơ bản. Điốt là một linh kiện điện tử bao gồm vật liệu bán dẫn loại P và loại N; chúng ta gọi là mối nối p-n.
Nó cũng có các đầu nối với hai đầu này để tạo điều kiện dễ dàng triển khai vào hầu hết mọi mạch điện tử.
|

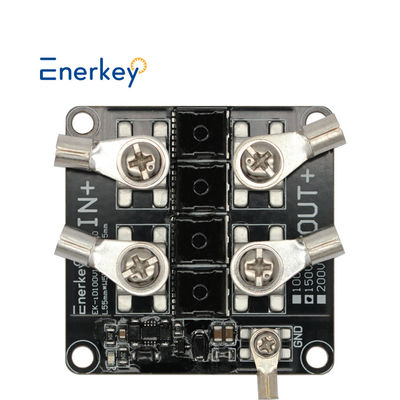

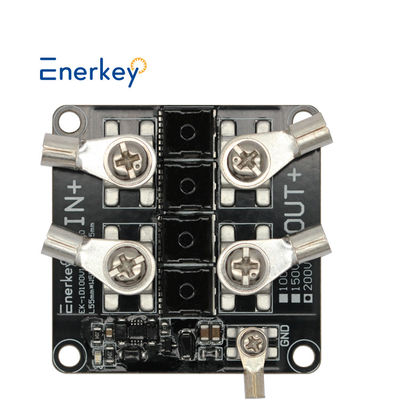

Mô-đun Diode Lý tưởng Enerkey 100V 150V 200V 100A Trạm gốc năng lượng mặt trời quang điện, Xe điện công nghiệp, Pin song song để Sạc pin chống trào ngược
|
|||
| Mẫu sản phẩm |
EK-iD100V100A |
EK-iD150V100A |
EK-iD200V100A |
|
Phạm vi điện áp làm việc
|
12-100V
|
12-150V |
12-200V
|
|
Sản phẩm Kích thước (mm)
|
L55xW55xT17
|
L55xW55xT17 | L55xW55xT17 |
|
Trọng lượng có hộp
|
0,4kg
|
0,42kg |
0,45kg
|
| Số lượng MOS | 4 | 4 | 4 |
|
Loại pin
|
NCM/LFP/LTO
|
NCM/LFP/LTO | NCM/LFP/LTO |
|
Dòng điện liên tục
|
100A
|
100A | 100A |
| Dòng khởi động đỉnh | 100A | 100A | 100A |
|
Dòng điện hoạt động tĩnh
|
0,6-1,5mA
|
||
|
Độ dày lá đồng
|
2.0 oz
|
||
|
Vật liệu PCB |
Tấm nhôm
|
||
| Nguyên tắc làm việc | Đầu vào và đầu ra tương đương với điốt. Nó phát hiện điện áp đầu ra lớn hơn đầu vào và ngay lập tức tắt đầu ra. Giá trị phát hiện ở mức milivolt và tốc độ phản hồi rất nhanh. | ||
|
Ứng dụng
|
1. Tấm pin mặt trời ngăn dòng chảy ngược (chống trào ngược);
2. Sạc pin ngăn dòng chảy ngược (chống trào ngược) (chống trào ngược); 3. Đầu ra mô-đun điện áp không đổi và dòng điện không đổi DC-DC ngăn dòng chảy ngược 4. Các trường hợp khác cần ngăn chặn dòng chảy ngược (chống trào ngược) |
||
| Phụ kiện | Đầu nối cực*5; Đầu nối cực IN+/OUT+ : OTZ6-5, vít M5 Đầu nối cực GND : OTZ2.5-3, vít M3 |
||
|
Nhiệt độ hoạt động
|
-40℃ ~ +60℃
|
||
Lưu ý đặc biệt:
1. Phiên bản này là phiên bản được tối ưu hóa mới nhất. Mô-đun sẽ không bị cháy nếu các cực dương và âm được kết nối ngược lại, điều này cải thiện độ an toàn khi lắp đặt;
2. Điốt lý tưởng là một điốt có điện trở trong cực thấp như tên gọi của nó. Sụt áp dẫn điện của điốt thông thường là hơn 0,6V. Sụt áp dẫn điện của điốt lý tưởng gần như không đáng kể.
3. Lớp lá đồng và lớp đế nhôm của các đường mạch PCB nền nhôm được cách điện với điện áp chịu được 1000V, vì vậy không cần phải lo lắng về các vấn đề về sự cố. Độ dẫn nhiệt nhanh hơn 20 lần so với sợi thủy tinh FR4 và có thể được gắn trực tiếp vào tản nhiệt lớn.
4. Mô-đun điốt lý tưởng này không thể được sử dụng trong các mạch chỉnh lưu!
5. Mô-đun rót chống thấm nước có bộ tản nhiệt dày hơn, có hiệu quả tản nhiệt cao hơn và làm nóng dòng điện liên tục thấp hơn. Nó phù hợp cho những người đam mê sửa đổi!
Q1. Tại sao chúng ta chọn bạn?
* Chúng tôi có thể cung cấp cho bạn dịch vụ hậu mãi hiệu quả, với hơn 10 năm hỗ trợ kỹ thuật mạnh mẽ.
* Sản phẩm đã vượt qua FCC, CE, ROHS và các chứng nhận tiêu chuẩn quốc tế khác.
* Chúng tôi có thể cung cấp cho bạn giá xuất xưởng, Chào mừng bạn đến thăm nhà máy và quy trình sản xuất của chúng tôi.
Q2. Phạm vi sản phẩm của bạn (loại) là gì?
* Chúng tôi chủ yếu làm các hệ thống quản lý pin trong lĩnh vực pin điện, pin lưu trữ năng lượng và pin tiêu dùng.
* Chủ yếu được sử dụng cho pin LFP, Li-ino và LTO.
Q3: Làm thế nào để tôi biết loại vật liệu & loại pin của tôi là gì?
* Vui lòng xem thân pin, Nếu điện áp bình thường của pin của bạn hiển thị 3.2V, Pin là LiFePo4.
* Nếu điện áp bình thường của pin của bạn hiển thị 3.6V hoặc 3.7V, pin là pin Li-ion hoặc Lto.
Q4. Bạn có yêu cầu đặt hàng tối thiểu không?
Nó có thể được tùy chỉnh? Thời gian giao hàng cho mẫu và lô là bao lâu?
*Số lượng đặt hàng tối thiểu của chúng tôi là 1 chiếc, có sẵn tùy chỉnh ODM.
* Giao hàng mẫu hiện có trong 1~3 ngày, giao hàng mẫu tùy chỉnh trong 3~10 ngày.
Q5: Điều gì sẽ xảy ra nếu tôi không thể sử dụng nó?
* Các sản phẩm thông thường có video hướng dẫn, Chúng tôi cũng có thể hỗ trợ hướng dẫn cuộc gọi video trực tuyến từ các kỹ sư.
Q6. Điều khoản thanh toán của bạn là gì?
* Chúng tôi chấp nhận chuyển khoản và thanh toán bằng tiền mặt, tất cả đều có thể thương lượng. Phương thức thanh toán: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB
Q7. Làm thế nào để bạn đảm bảo chất lượng?
* Tất cả các sản phẩm của chúng tôi đều phải trải qua thử nghiệm 100% trong phòng thí nghiệm chuyên nghiệp, cũng như các thử nghiệm lão hóa lặp đi lặp lại.
* Đã đạt được chứng nhận tiêu chuẩn quốc tế FCC, CE, ROHS và các chứng nhận khác.
* Cung cấp dịch vụ bảo hành sau bán hàng 3 năm. Các đơn vị phụ tùng miễn phí để thay thế trong 3 năm.
Q8. Làm thế nào để chọn BMS phù hợp với pin của chúng tôi?
* Tùy thuộc vào điện áp và dòng điện phù hợp với pin của bạn, bạn có thể tham khảo ý kiến dịch vụ khách hàng của chúng tôi và chúng tôi sẽ cung cấp cho bạn hệ thống quản lý pin phù hợp nhất.
Q9. Làm thế nào để tôi liên hệ với bạn?
* Chúng tôi có dịch vụ trực tuyến 7x24 giờ, Vui lòng để lại tin nhắn cho chúng tôi trực tuyến.
* Bạn cũng có thể liên hệ với chúng tôi qua Email, WhatsApp, WeChat, v.v. (xem bên dưới). Chúng tôi rất vui khi được làm việc với bạn.
|
|
