| Tên thương hiệu: | Enerkey |
| Số mẫu: | EK-B8S/9S/10S40A |
| MOQ: | 20 miếng |
| giá bán: | $6.2-$7.6 |
| Chi tiết đóng gói: | Hộp giấy chắc chắn + Xốp EVA |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

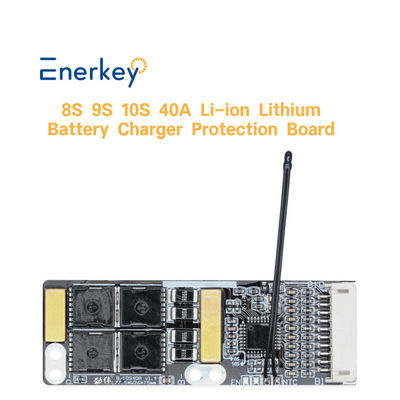

8s 9s 10s 40a Bms Với Ntc Lifepo4 Battery 18650 Lithium Battery Bms Li-Ion Battery Board Cho Power Bank ngoài trời
Quá trình làm việc của tấm bảo vệ
1Làm thế nào để kích hoạt bảng bảo vệ
Khi bảng bảo vệ P + và P- không có đầu ra trong trạng thái bảo vệ, bạn có thể kết nối ngắn B + và B- để kích hoạt bảng bảo vệ.Dout và Cout sẽ ở mức thấp (hai cổng của IC bảo vệ là bảo vệ cấp cao, mức thấp bình thường) trạng thái để bật hai công tắc này.
2. Sạc
P + và P- được kết nối với cực dương và cực âm của bộ sạc tương ứng.VDD và VSS của IC bảo vệ là cả đầu cuối cung cấp điện và đầu cuối phát hiện điện áp pin (thông qua R1).
Khi sạc Khi quá trình tiến hành, điện áp của lõi pin tiếp tục tăng.COUT sẽ đầu ra một mức cao tại thời điểm này để tắt công tắc MOS tương ứng,
và mạch sạc cũng sẽ bị tắt.Sau khi bảo vệ quá tải, điện áp tế bào sẽ giảm. Khi nó giảm xuống ngưỡng điện áp IC (điện áp phục hồi bảo vệ quá tải), Cout quay lại mức thấp và bật ống MOS.
3.
Tương tự như vậy, khi pin đang xả, VDD và VSS của IC cũng sẽ phát hiện điện áp tế bào.Dout sẽ ngẫu nhiên đầu ra một mức cao để tắt các ống MOS tương ứng. off,
mạch xả bị ngắt kết nối,và sau khi bảo vệ quá mức xả, điện áp của tế bào sẽ tăng lên.Dout trở lại mức thấp và mở công tắc MOS.
4. Điện quá tải và mạch ngắn
Khi dòng điện mạch chính quá lớn trong quá trình xả, do kháng thể bên trong của dẫn độ bão hòa MOS,một sự sụt giảm điện áp sẽ xảy ra ở cả hai đầu của ống MOS khi dòng chảy giữa B và P,
bảo vệ V- và VSS của IC. (thông qua R2) sẽ phát hiện điện áp ở cả hai đầu bất cứ lúc nào. Khi điện áp tăng đến ngưỡng phát hiện của IC bảo vệ (thường là 0,15V,phát hiện xả điện áp quá dòng),
Dout sẽ ngay lập tức phát ra một mức cao để tắt ống MOS tương ứng, và mạch xả được ngắt kết nối.
|

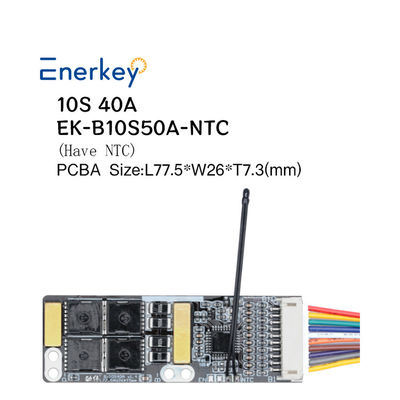

Pin Lithium Enerkey PHội đồng luân phiên (BMS) 8S 9S 10S 40A 25,6V đến 45VĐối vớiCác tấm pin mặt trời quang điện và hệ thống lưu trữ năng lượng công nghiệp và nhà và xe điện và xe tay ga và xe máy
|
|||
| Mô hình sản phẩm |
EK-B8S40A |
EK-B9S40A |
EK-B10S40A |
|
Thích hợp bdây động mạch
|
8S
|
9S |
10S
|
| Kích thước sản phẩm ((mm) | L77.5xW26xT7.3 | L77.5xW26xT7.3 | L77.5xW26xT7.3 |
| Trọng lượng với hộp | 0.02kg | 0.02kg | 0.02kg |
| Chức năng đặc biệt | NTC (tùy chọn) | ||
| Loại pin phù hợp | Lithium ((NCM) | ||
| Lượng điện xả định số | Loại 40A / Max 50A | ||
| Điện áp hoạt động định số B+B- | Tối đa 45V | ||
| Điện khởi động đỉnh | Loại 60A | ||
|
P + P- đầu vào chịu điện áp
|
Tối đa 45V
|
||
|
Giá trị bảo vệ quá tải
|
Không giới hạn
|
||
| Điện áp phát hiện điện tích | Loại 4,25V | ||
|
Thời gian trì hoãn phát hiện điện tích
|
Min 0.5S / Type 1S / Max 1.3S
|
||
|
Điện áp giải phóng quá tải
|
Loại 4.13V
|
||
|
Điện áp phát hiện xả |
Loại 2.8V
|
||
| Thời gian chậm phát hiện xả | Ít nhất 20ms / kiểu 100ms / tối đa 150ms | ||
| Điện áp giải phóng xả | Loại 3V | ||
|
Điều kiện bảo vệ nâng
|
Ngắt kết nối tải bên ngoài hoặc tự khôi phục tải
|
||
| Điện áp phát hiện quá dòng | Loại 0.1V | ||
| Dòng điện bảo vệ vượt quá dòng | Min 75A / Type 80A / Max 85A | ||
| Thời gian bảo vệ quá dòng | Min 0.7S / Type 1S / Max 1.3S | ||
| Điều kiện bảo vệ nâng | Ngắt kết nối tải bên ngoài hoặc tự khôi phục tải | ||
| Điện bảo vệ mạch ngắn | Loại 80A | ||
| Thời gian trì hoãn phát hiện | Ít nhất 150μS / kiểu 250μS / tối đa 400μS | ||
| Điều kiện bảo vệ nâng | Ngắt kết nối tải bên ngoài hoặc tự khôi phục tải | ||
| Chống mạch chính trong trạng thái hoạt động | Loại 9mΩ / tối đa 10mΩ | ||
| Tiêu thụ dòng điện hoạt động bình thường | Loại 10μA / tối đa 15μA | ||
| Tiêu thụ hiện tại trong khi ngủ | Tối đa 2,5μA | ||
|
Nhiệt độ hoạt động
|
-40°C ~ +85°C
|
||
Bảng bảo vệ này hỗ trợ 8S-10S
Các lựa chọn số chuỗi khác nhau có thể đạt được bằng cách thay đổi phần A.
8S: Kết nối vị trí "8S" với điện trở 1K;
Vị trí "10S" được để trống.
9S: Để trống vị trí "8S";
Vị trí "10S" được để trống.
10S: Kết nối vị trí "10S" với điện trở 1K;
Vị trí "8S" được để trống.
Các biện pháp phòng ngừa dây chuyền:
1Lắp đặt tấm bảo vệ đòi hỏi một số kiến thức kỹ thuật điện tử.
2. Khi dây điện, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, và sau đó chèn tấm bảo vệ.
3Kết nối giữa đầu cuối pin B- và đầu cuối bảng bảo vệ B- nên ngắn và dày,nếu không nó sẽ làm cho bảng bảo vệ để sạc và xả trước và trục trặc.
4. Bạn cần phải sử dụng dây dày khi dây P + / P-. dây quá mỏng và quá dài sẽ đốt các bảng!
Tại sao chúng tôi chọn anh?
* Chúng tôi có thể cung cấp cho bạn một dịch vụ sau bán hàng hiệu quả, với hơn 10 năm hỗ trợ kỹ thuật mạnh mẽ.
* Sản phẩm đã vượt qua chứng nhận FCC, CE, ROHS và các tiêu chuẩn quốc tế khác.
* Chúng tôi có thể cung cấp cho bạn với giá nhà máy, Chào mừng bạn đến thăm nhà máy và quy trình sản xuất của chúng tôi.
Q2.What là phạm vi sản phẩm của bạn (loại)?
*Chúng tôi chủ yếu thực hiện các hệ thống quản lý pin trong các lĩnh vực pin điện, pin lưu trữ năng lượng và pin tiêu dùng.
* Được sử dụng chủ yếu cho pin LFP, Li-ino và LTO.
Q3: Làm thế nào tôi biết loại vật liệu & loại pin của tôi là?
*Vui lòng xem thân pin, Nếu điện áp bình thường của pin của bạn cho thấy 3.2V, pin là LiFePo4.
* Nếu điện áp bình thường của pin của bạn cho thấy 3.6V hoặc 3.7V, pin là pin Li-ion hoặc Lto.
Q4. Bạn có yêu cầu đặt hàng tối thiểu không?
Nó có thể được tùy chỉnh? Thời gian dẫn đầu cho mẫu và lô là bao nhiêu?
* Số lượng đặt hàng tối thiểu của chúng tôi là 1 miếng, tùy chỉnh ODM có sẵn.
* 1 ~ 3 ngày giao hàng các mẫu hiện có, 3 ~ 10 ngày giao hàng các mẫu tùy chỉnh.
Q5: Nếu tôi không thể sử dụng nó thì sao?
* Các sản phẩm thông thường có video hướng dẫn, Chúng tôi cũng có thể hỗ trợ hướng dẫn gọi video trực tuyến từ các kỹ sư.
Q6. Điều khoản thanh toán của bạn là gì?
*Chúng tôi chấp nhận chuyển khoản và thanh toán bằng tiền mặt, tất cả đều có thể đàm phán. Phương pháp thanh toán: visa, mastercard, T / T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB
Q7. Làm thế nào bạn đảm bảo chất lượng?
* Tất cả các sản phẩm của chúng tôi đều được kiểm tra 100% trong phòng thí nghiệm chuyên nghiệp, cũng như các thử nghiệm lão hóa lặp đi lặp lại.
* Có được chứng nhận FCC, CE, ROHS và các tiêu chuẩn quốc tế khác.
* Cung cấp dịch vụ bảo hành sau bán hàng 3 năm.
Q8. Làm thế nào để chọn một BMS phù hợp với pin của chúng tôi?
* Tùy thuộc vào điện áp và dòng điện phù hợp với pin của bạn, bạn có thể tham khảo ý kiến của dịch vụ khách hàng của chúng tôi và chúng tôi sẽ cung cấp cho bạn với hệ thống quản lý pin phù hợp nhất.
Q9. Làm sao tôi có thể liên lạc với anh?
* Chúng tôi có dịch vụ trực tuyến 7x24 giờ, xin vui lòng để lại cho chúng tôi một tin nhắn trực tuyến.
*Bạn cũng có thể liên hệ với chúng tôi qua Email, WhatsApp, WeChat, v.v.
|
|
