| Tên thương hiệu: | Enerkey |
| Số mẫu: | EK-B6S9A/7S20A-NTC |
| MOQ: | 5 miếng |
| giá bán: | $3.15-$4.24 |
| Chi tiết đóng gói: | Hộp giấy chắc chắn + Xốp EVA |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

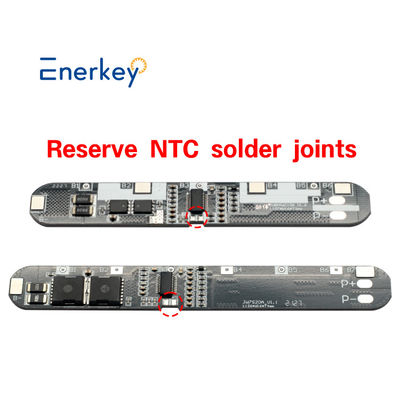

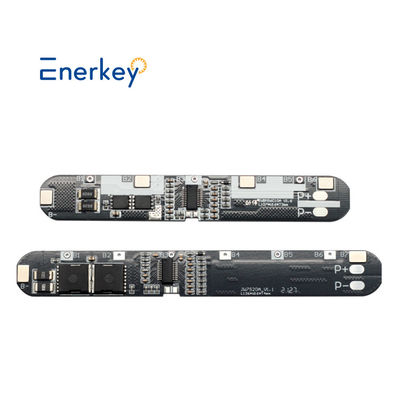

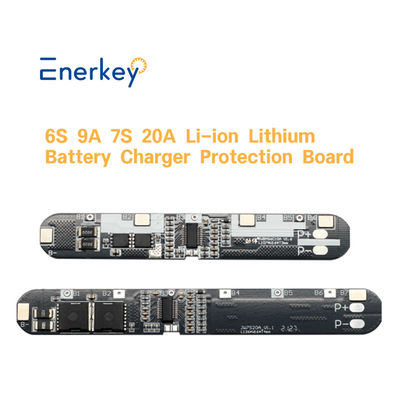

Enerkey 6S 10A 22.2V / 7S 20A 24V Li-ion Lithium 18650 pin BMS gói bảng bảo vệ PCB
Mô-đun BMS để bảo vệ chống lại mạch ngắn, quá tải, quá xả và chức năng cân bằng điện áp của các tế bào riêng lẻ.
Chỉ dành cho bao bì Li-Ion
Hệ thống được cung cấp sẵn sàng để hoạt động với các thông số tiêu chuẩn, tương ứng với các tế bào có sẵn trên thị trường.
Thiết kế hiện đại của hệ thống cung cấp
Chống bụi, rung động, tác động lý tưởng cho các ứng dụng đòi hỏi.
Kiểm soát nước - trong một thời gian ngắn hệ thống thậm chí có thể hoạt động dưới nước!
Cổng điện chung - không cần phải mang theo một cáp riêng biệt từ bộ sạc
Phân hao nhiệt thấp hơn ở cùng tải trọng so với chip cạnh tranh
Nó đi kèm với một cáp để kết nối các tế bào riêng lẻ và một đầu dò nhiệt độ NTC tích hợp.
Trước khi cài đặt hệ thống, vui lòng đọc hướng dẫn kèm theo.
Mô hình sản phẩm: EK-B6S9A EK-B7S20A
Điều chỉnh dây & Hiện tại: 6S & 9A 7S & 20A
Điện xả định số:TYP 9A TYP 20A
Điện khởi động đỉnh: TYP 18A TYP 40A
P + P- đầu vào chịu điện áp: MAX 40V
Chức năng đặc biệt: Đối với pin 18650 với chức năng NTC
Điện áp hoạt động định danh B+B-: MAX 30V
|
Pin Lithium Enerkey PHội đồng luân phiên (BMS) 6S 10A 7S 20A 22.2V 24V 36VĐối vớiCác tấm pin mặt trời quang điện và hệ thống lưu trữ năng lượng công nghiệp và nhà và xe điện và xe tay ga và xe máy
|
||
| Mô hình sản phẩm |
EK-B6S10A |
EK-B7S20A |
|
Thích hợp bdây động mạch
|
6S
|
7S
|
| Kích thước sản phẩm ((mm) | L107xW16xT3 | L126xW16xT4 |
| Trọng lượng với hộp | 0.02kg | 0.022kg |
| Lượng điện xả định số | Loại 10A | Loại 20A |
| Điện khởi động đỉnh | TYP 18A | TYP 40A |
| Dòng điện bảo vệ vượt quá dòng | TYP 10A | TYP 40A |
| Chức năng đặc biệt | NTC (tùy chọn) | |
| Loại pin phù hợp | Lithium ((NCM) | |
| Điện áp hoạt động định số B+B- | Tối đa 30V | |
|
P + P- đầu vào chịu điện áp
|
Tối đa 40V
|
|
|
Giá trị bảo vệ quá tải
|
Không giới hạn
|
|
| Điện áp phát hiện điện tích | Tối thiểu 4.2V / kiểu 4.225V / tối đa 4.25V | |
|
Thời gian trì hoãn phát hiện điện tích
|
Min 0.5S / Type 1S / Max 1.3S
|
|
|
Điện áp giải phóng quá tải
|
Tối thiểu 4,0V / kiểu 4,005V / tối đa 4,05V
|
|
|
Điện áp phát hiện xả |
Ít nhất 2,65V / kiểu 2,7V / tối đa 2,75V
|
|
| Thời gian chậm phát hiện xả | Ít nhất 20ms / kiểu 100ms / tối đa 150ms | |
| Điện áp giải phóng xả | Ít nhất 2,8V / kiểu 2,95V / tối đa 3,05V | |
|
Điều kiện bảo vệ nâng
|
Ngắt kết nối tải bên ngoài hoặc tự khôi phục tải
|
|
| Điện áp phát hiện quá dòng | Loại 0.1V | |
| Thời gian bảo vệ quá dòng | Min 0.7S / Type 1S / Max 1.3S | |
| Điều kiện bảo vệ nâng | Ngắt kết nối tải bên ngoài hoặc tự khôi phục tải | |
| Điện bảo vệ mạch ngắn | Loại 40A | |
| Thời gian trì hoãn phát hiện | Ít nhất 150μS / kiểu 250μS / tối đa 400μS | |
| Điều kiện bảo vệ nâng | Ngắt kết nối tải bên ngoài hoặc tự khôi phục tải | |
| Chống mạch chính trong trạng thái hoạt động | Loại 5mΩ | |
| Tiêu thụ dòng điện hoạt động bình thường | Loại 10μA / tối đa 15μA | |
| Tiêu thụ hiện tại trong khi ngủ | Tối đa 2,5μA | |
|
Nhiệt độ hoạt động
|
-40°C ~ +85°C
|
|
Các biện pháp phòng ngừa dây chuyền:
1Lắp đặt tấm bảo vệ đòi hỏi một số kiến thức kỹ thuật điện tử.
2. Khi dây điện, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, và sau đó chèn tấm bảo vệ.
3Kết nối giữa đầu cuối pin B- và đầu cuối bảng bảo vệ B- nên ngắn và dày,nếu không nó sẽ làm cho bảng bảo vệ để sạc và xả trước và trục trặc.
4. Bạn cần phải sử dụng dây dày khi dây P + / P-. dây quá mỏng và quá dài sẽ đốt các bảng!
Tại sao chúng tôi chọn anh?
* Chúng tôi có thể cung cấp cho bạn một dịch vụ sau bán hàng hiệu quả, với hơn 10 năm hỗ trợ kỹ thuật mạnh mẽ.
* Sản phẩm đã vượt qua chứng nhận FCC, CE, ROHS và các tiêu chuẩn quốc tế khác.
* Chúng tôi có thể cung cấp cho bạn với giá nhà máy, Chào mừng bạn đến thăm nhà máy và quy trình sản xuất của chúng tôi.
Q2.What là phạm vi sản phẩm của bạn (loại)?
*Chúng tôi chủ yếu thực hiện các hệ thống quản lý pin trong các lĩnh vực pin điện, pin lưu trữ năng lượng và pin tiêu dùng.
* Được sử dụng chủ yếu cho pin LFP, Li-ino và LTO.
Q3: Làm thế nào tôi biết loại vật liệu & loại pin của tôi là?
*Vui lòng xem thân pin, Nếu điện áp bình thường của pin của bạn cho thấy 3.2V, pin là LiFePo4.
* Nếu điện áp bình thường của pin của bạn cho thấy 3.6V hoặc 3.7V, pin là pin Li-ion hoặc Lto.
Q4. Bạn có yêu cầu đặt hàng tối thiểu không?
Nó có thể được tùy chỉnh? Thời gian dẫn đầu cho mẫu và lô là bao nhiêu?
* Số lượng đặt hàng tối thiểu của chúng tôi là 1 miếng, tùy chỉnh ODM có sẵn.
* 1 ~ 3 ngày giao hàng các mẫu hiện có, 3 ~ 10 ngày giao hàng các mẫu tùy chỉnh.
Q5: Nếu tôi không thể sử dụng nó thì sao?
* Các sản phẩm thông thường có video hướng dẫn, Chúng tôi cũng có thể hỗ trợ hướng dẫn gọi video trực tuyến từ các kỹ sư.
Q6. Điều khoản thanh toán của bạn là gì?
*Chúng tôi chấp nhận chuyển khoản và thanh toán bằng tiền mặt, tất cả đều có thể đàm phán. Phương pháp thanh toán: visa, mastercard, T / T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB
Q7. Làm thế nào bạn đảm bảo chất lượng?
* Tất cả các sản phẩm của chúng tôi đều được kiểm tra 100% trong phòng thí nghiệm chuyên nghiệp, cũng như các thử nghiệm lão hóa lặp đi lặp lại.
* Có được chứng nhận FCC, CE, ROHS và các tiêu chuẩn quốc tế khác.
* Cung cấp dịch vụ bảo hành sau bán hàng 3 năm.
Q8. Làm thế nào để chọn một BMS phù hợp với pin của chúng tôi?
* Tùy thuộc vào điện áp và dòng điện phù hợp với pin của bạn, bạn có thể tham khảo ý kiến của dịch vụ khách hàng của chúng tôi và chúng tôi sẽ cung cấp cho bạn với hệ thống quản lý pin phù hợp nhất.
Q9. Làm sao tôi có thể liên lạc với anh?
* Chúng tôi có dịch vụ trực tuyến 7x24 giờ, xin vui lòng để lại cho chúng tôi một tin nhắn trực tuyến.
*Bạn cũng có thể liên hệ với chúng tôi qua Email, WhatsApp, WeChat, v.v.
|
|
