| Tên thương hiệu: | Enerkey |
| Số mẫu: | EK-BM3r4S30A-NTC |
| MOQ: | 50 miếng |
| giá bán: | $3.29-$3.89 |
| Chi tiết đóng gói: | Hộp giấy chắc chắn + Xốp EVA |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

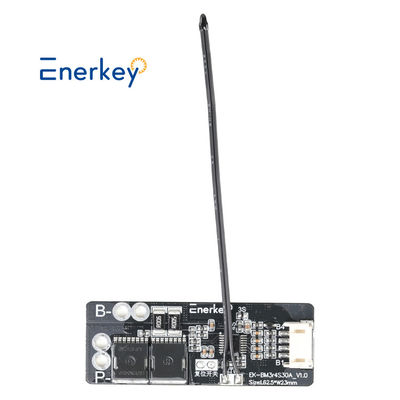

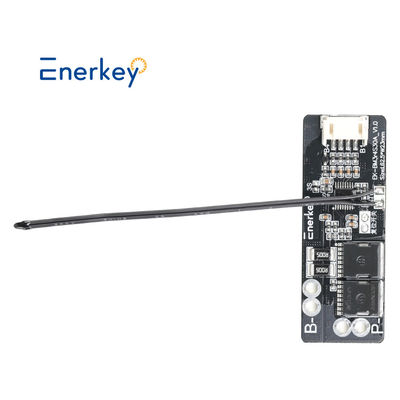

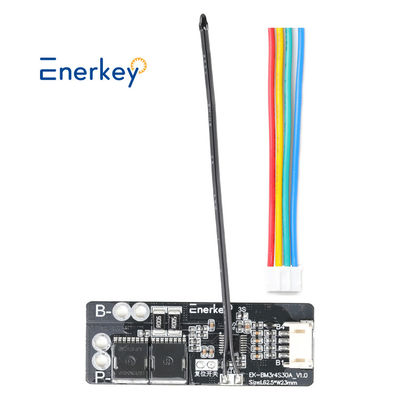

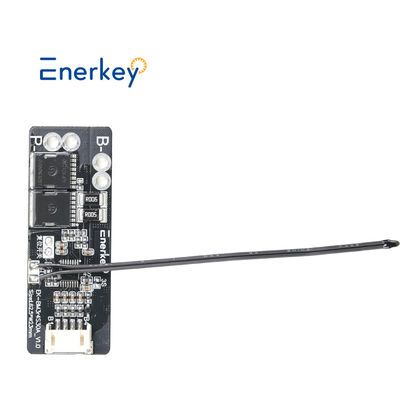

Bảng bảo vệ pin lithium này (EK-BM3r4S30A) áp dụng các giải pháp tích hợp 3S và 4S.Số lượng cần thiết của dây có thể được lựa chọn linh hoạt theo sơ đồ dây điện cung cấp bởi công ty của chúng tôi.
Nó chủ yếu được sử dụng trong bộ pin của xe tay ga điện, xe đạp điện, công cụ điện, máy giặt xe hơi, thiết bị gia dụng nhỏ, máy bay mô hình và các sản phẩm khác.Chủ yếu đóng vai trò bảo vệ bộ pin.
1 Điện áp phát hiện quá tải: 4,25 ± 0,025V
2. Điện áp giải phóng quá tải: 4,15 ± 0,05V
3. Over điện áp phát hiện xả: 2,70 ± 0,05V
4. Trên điện áp kết thúc xả: 2,95 ± 0,1V
5. Tăng dòng: 20-25A
6Điện làm việc: thông thường: 25A, tối đa: 30A
7. Điều kiện chấm dứt:còn giải phóng điều kiện bảo vệ sau đó tự động khôi phục, không kích hoạt (cài tùy chọn để kích hoạt)
8Các chức năng chính: chức năng bảo vệ quá tải, bảo vệ quá tải, bảo vệ mạch ngắn, bảo vệ quá tải.
9. Nhiệt độ làm việc: -40 ~ + 85 độ (môi trường nhiệt độ cao và xin hãy tăng cường bức xạ)
10. Kết nối: đầu ra hàn
11- Kích thước mô-đun: L62.5xW23xT7.3mm
Ứng dụng:
Bảng bảo vệ có thể được sử dụng như là điện áp danh nghĩa 14,4V, 14,8V, 16,8V bốn loạt nhóm pin lithium polyme, bốn loạt pin lithium 18650 như sạc quá mức và xả quá mức,bảo vệ mạch ngắn.
Không có chức năng kích hoạt trong ứng dụng điện cho dòng điện tức thời cao, và trong ứng dụng biến tần để tránh bảo vệ kích hoạt sai.
|
Pin Lithium Enerkey PHội đồng luân phiên (BMS) 3S 4S 5S 30A 11.2V 12.6V 16V 18VĐối vớiCác tấm pin mặt trời quang điện và hệ thống lưu trữ năng lượng công nghiệp và nhà và xe điện và xe tay ga và xe máy
|
||
| Mô hình sản phẩm |
EK-BM3r4S30A |
EK-BM5S30A |
|
Thích hợp bdây động mạch
|
3S/4S
|
5S
|
| Kích thước sản phẩm ((mm) | L62.5xW23xT7.3 | L62.5xW23xT7.3 |
| Trọng lượng với hộp | 0.015kg | 0.020kg |
| Chức năng đặc biệt | NTC (tùy chọn) | |
| Loại pin phù hợp | Lithium ((NCM) | |
| Lượng điện xả định số | Loại 25A / Max 30A | |
| Điện áp hoạt động định số B+B- | Tối đa 30V | |
| Điện khởi động đỉnh | Loại 60A | |
|
P + P- đầu vào chịu điện áp
|
Tối đa 40V
|
|
|
Giá trị bảo vệ quá tải
|
Không giới hạn
|
|
| Điện áp phát hiện điện tích | Tối thiểu 4.2V / kiểu 4.225V / tối đa 4.25V | |
|
Thời gian trì hoãn phát hiện điện tích
|
Min 0.5S / Type 1S / Max 1.3S
|
|
|
Điện áp giải phóng quá tải
|
Tối thiểu 4,0V / kiểu 4,005V / tối đa 4,05V
|
|
|
Điện áp phát hiện xả |
Ít nhất 2,65V / kiểu 2,7V / tối đa 2,75V
|
|
| Thời gian chậm phát hiện xả | Ít nhất 20ms / kiểu 100ms / tối đa 150ms | |
| Điện áp giải phóng xả | Ít nhất 2,85V / kiểu 2,95V / tối đa 3,05V | |
|
Điều kiện bảo vệ nâng
|
Ngắt kết nối tải bên ngoài hoặc tự khôi phục tải
|
|
| Điện áp phát hiện quá dòng | Loại 0.1V | |
| Dòng điện bảo vệ vượt quá dòng | Min 20A / Type 23A / Max 25A | |
| Thời gian bảo vệ quá dòng | Min 0.7S / Type 1S / Max 1.3S | |
| Điều kiện bảo vệ nâng | Ngắt kết nối tải bên ngoài hoặc tự khôi phục tải | |
| Điện bảo vệ mạch ngắn | Loại 40A | |
| Thời gian trì hoãn phát hiện | Ít nhất 150μS / kiểu 250μS / tối đa 400μS | |
| Điều kiện bảo vệ nâng | Ngắt kết nối tải bên ngoài hoặc tự khôi phục tải | |
| Chống mạch chính trong trạng thái hoạt động | Loại 9mΩ / tối đa 10mΩ | |
| Tiêu thụ dòng điện hoạt động bình thường | Loại 10μA / tối đa 15μA | |
| Tiêu thụ hiện tại trong khi ngủ | Tối đa 2,5μA | |
|
Nhiệt độ hoạt động
|
-40°C ~ +85°C
|
|
Các biện pháp phòng ngừa dây chuyền:
1Lắp đặt tấm bảo vệ đòi hỏi một số kiến thức kỹ thuật điện tử.
2. Khi dây điện, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, và sau đó chèn tấm bảo vệ.
3Kết nối giữa đầu cuối pin B- và đầu cuối bảng bảo vệ B- nên ngắn và dày,nếu không nó sẽ làm cho bảng bảo vệ để sạc và xả trước và trục trặc.
4. Bạn cần phải sử dụng dây dày khi dây P + / P-. dây quá mỏng và quá dài sẽ đốt các bảng!
Tại sao chúng tôi chọn anh?
* Chúng tôi có thể cung cấp cho bạn một dịch vụ sau bán hàng hiệu quả, với hơn 10 năm hỗ trợ kỹ thuật mạnh mẽ.
* Sản phẩm đã vượt qua chứng nhận FCC, CE, ROHS và các tiêu chuẩn quốc tế khác.
* Chúng tôi có thể cung cấp cho bạn với giá nhà máy, Chào mừng bạn đến thăm nhà máy và quy trình sản xuất của chúng tôi.
Q2.What là phạm vi sản phẩm của bạn (loại)?
*Chúng tôi chủ yếu thực hiện các hệ thống quản lý pin trong các lĩnh vực pin điện, pin lưu trữ năng lượng và pin tiêu dùng.
* Được sử dụng chủ yếu cho pin LFP, Li-ino và LTO.
Q3: Làm thế nào tôi biết loại vật liệu & loại pin của tôi là?
*Vui lòng xem thân pin, Nếu điện áp bình thường của pin của bạn cho thấy 3.2V, pin là LiFePo4.
* Nếu điện áp bình thường của pin của bạn cho thấy 3.6V hoặc 3.7V, pin là pin Li-ion hoặc Lto.
Q4. Bạn có yêu cầu đặt hàng tối thiểu không?
Nó có thể được tùy chỉnh? Thời gian dẫn đầu cho mẫu và lô là bao nhiêu?
* Số lượng đặt hàng tối thiểu của chúng tôi là 1 miếng, tùy chỉnh ODM có sẵn.
* 1 ~ 3 ngày giao hàng các mẫu hiện có, 3 ~ 10 ngày giao hàng các mẫu tùy chỉnh.
Q5: Nếu tôi không thể sử dụng nó thì sao?
* Các sản phẩm thông thường có video hướng dẫn, Chúng tôi cũng có thể hỗ trợ hướng dẫn gọi video trực tuyến từ các kỹ sư.
Q6. Điều khoản thanh toán của bạn là gì?
*Chúng tôi chấp nhận chuyển khoản và thanh toán bằng tiền mặt, tất cả đều có thể đàm phán. Phương pháp thanh toán: visa, mastercard, T / T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB
Q7. Làm thế nào bạn đảm bảo chất lượng?
* Tất cả các sản phẩm của chúng tôi đều được kiểm tra 100% trong phòng thí nghiệm chuyên nghiệp, cũng như các thử nghiệm lão hóa lặp đi lặp lại.
* Có được chứng nhận FCC, CE, ROHS và các tiêu chuẩn quốc tế khác.
* Cung cấp dịch vụ bảo hành sau bán hàng 3 năm.
Q8. Làm thế nào để chọn một BMS phù hợp với pin của chúng tôi?
Tùy thuộc vào điện áp và dòng điện phù hợp với pin của bạn, bạn có thể tham khảo ý kiến của dịch vụ khách hàng của chúng tôi và chúng tôi sẽ cung cấp cho bạn với hệ thống quản lý pin phù hợp nhất.
Q9. Làm sao tôi có thể liên lạc với anh?
* Chúng tôi có dịch vụ trực tuyến 7x24 giờ, xin vui lòng để lại cho chúng tôi một tin nhắn trực tuyến.
*Bạn cũng có thể liên hệ với chúng tôi qua Email, WhatsApp, WeChat, v.v.
|
|
