| Tên thương hiệu: | Enerkey |
| Số mẫu: | EK-BM5S50A-NTC |
| MOQ: | 50 miếng |
| giá bán: | $6.29-$6.69 |
| Chi tiết đóng gói: | Hộp giấy chắc chắn + Xốp EVA |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
Chúng tôi có một quá trình hoàn chỉnh của tùy chỉnh, thiết kế, thử nghiệm, sản xuất hàng loạt và bán hàng.người có thể tùy chỉnh bảng bảo vệ pin lithium-ion PCB với CANBUS, RS485 và các giao diện truyền thông khác.
Nếu bạn có nhu cầu điện áp cao, bạn cũng có thể tùy chỉnh phần cứng của chúng tôi BMS với Relay.xe đạp điện, xe tay ga điện, hệ thống quản lý pin xe máy điện BMS, pin xe điện EV BMS, vv
Ghi chú:
1Vui lòng chọn bảng bảo vệ phù hợp theo loại pin thực tế và kết nối loạt.Bảng bảo vệ có thể chuyển đổi số serial của pin bằng cách jumper. Xem hình giải thích điều chỉnh tham số để biết chi tiết.
2Trước khi tấm bảo vệ được lắp đặt, pin phải được kết hợp tốt, và pin cũ và mới không thể được trộn lẫn.
3. Vui lòng tháo cáp trước khi dây, và kết nối tất cả các dây, và sau đó xác nhận rằng các dây điện là chính xác trước khi cắm cáp.sơ đồ dây dẫn điều khiển được kết nối dần từ cực âm của pin. Đối với đường dày, vui lòng chọn dây vuông phù hợp theo giá trị hiện tại tải thực tế.
4Khi dòng điện làm việc quá lớn, xin vui lòng thêm thiếc vào phần đóng hộp phía trước và phía sau của bảng bảo vệ,hoặc dày sợi đồng để tăng khả năng quá tải của bảng mạchNếu không, lớp vỏ đồng trên bảng mạch sẽ bị dẫn đến dòng điện do dòng điện quá mức.
5, cần chức năng bảo vệ nhiệt độ, bạn cần thêm điện trở 10K NTC (xem mô tả).
6. tấm bảo vệ này có bảo vệ quá hiện tại trễ thứ cấp tùy chọn. Nếu tải ngay lập tức bắt đầu hiện tại là rất lớn và dẫn đến sai bảo vệ,bạn có thể chọn sự chậm trễ bảo vệ quá hiện tại thứ cấp để giảm sự xuất hiện của bảo vệ sai.
|

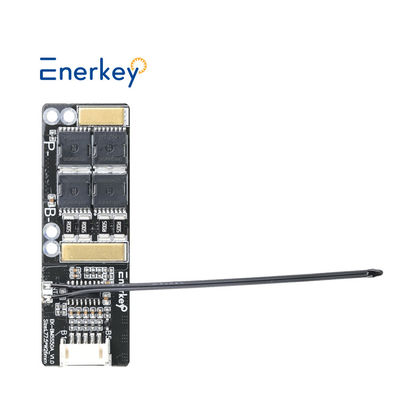

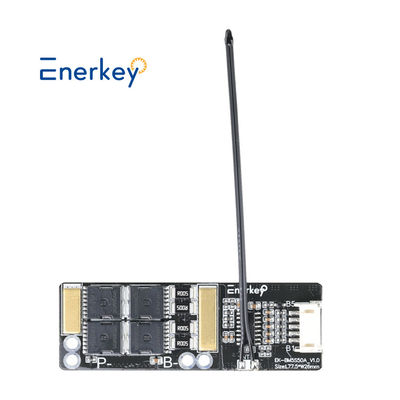

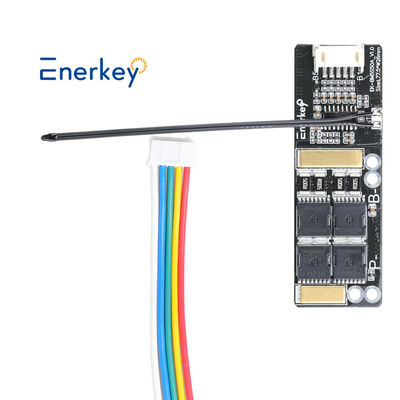

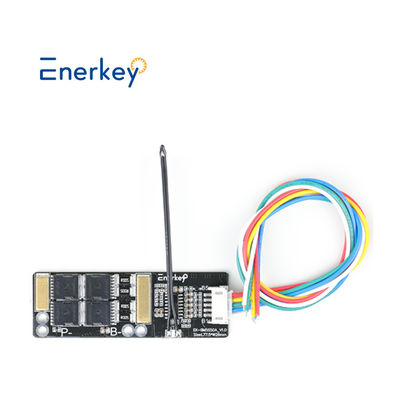

Pin Lithium Enerkey PHội đồng luân phiên (BMS) 3S 4S 5S 50A 11.2V 12.6V 16V 18VĐối vớiCác tấm pin mặt trời quang điện và hệ thống lưu trữ năng lượng công nghiệp và nhà và xe điện và xe tay ga và xe máy
|
||
| Mô hình sản phẩm |
EK-BM3r4S50A |
EK-BM5S50A |
|
Thích hợp bdây động mạch
|
3S/4S
|
5S
|
| Kích thước sản phẩm ((mm) | L77.5xW26xT7.3 | L77.5xW26xT7.3 |
| Trọng lượng với hộp | 0.02kg | 0.025kg |
| Chức năng đặc biệt | NTC (tùy chọn) | |
| Loại pin phù hợp | Lithium ((NCM) | |
| Lượng điện xả định số | Loại 40A / Max 50A | |
| Điện áp hoạt động định số B+B- | Tối đa 30V | |
| Điện khởi động đỉnh | Loại 60A | |
|
P + P- đầu vào chịu điện áp
|
Tối đa 40V
|
|
|
Giá trị bảo vệ quá tải
|
Không giới hạn
|
|
| Điện áp phát hiện điện tích | Tối thiểu 4.2V / kiểu 4.225V / tối đa 4.25V | |
|
Thời gian trì hoãn phát hiện điện tích
|
Min 0.5S / Type 1S / Max 1.3S
|
|
|
Điện áp giải phóng quá tải
|
Tối thiểu 4,0V / kiểu 4,005V / tối đa 4,05V
|
|
|
Điện áp phát hiện xả |
Ít nhất 2,65V / kiểu 2,7V / tối đa 2,75V
|
|
| Thời gian chậm phát hiện xả | Ít nhất 20ms / kiểu 100ms / tối đa 150ms | |
| Điện áp giải phóng xả | Ít nhất 2,85V / kiểu 2,95V / tối đa 3,05V | |
|
Điều kiện bảo vệ nâng
|
Ngắt kết nối tải bên ngoài hoặc tự khôi phục tải
|
|
| Điện áp phát hiện quá dòng | Loại 0.1V | |
| Dòng điện bảo vệ vượt quá dòng | Min 75A / Type 80A / Max 85A | |
| Thời gian bảo vệ quá dòng | Min 0.7S / Type 1S / Max 1.3S | |
| Điều kiện bảo vệ nâng | Ngắt kết nối tải bên ngoài hoặc tự khôi phục tải | |
| Điện bảo vệ mạch ngắn | Loại 80A | |
| Thời gian trì hoãn phát hiện | Ít nhất 150μS / kiểu 250μS / tối đa 400μS | |
| Điều kiện bảo vệ nâng | Ngắt kết nối tải bên ngoài hoặc tự khôi phục tải | |
| Chống mạch chính trong trạng thái hoạt động | Loại 9mΩ / tối đa 10mΩ | |
| Tiêu thụ dòng điện hoạt động bình thường | Loại 10μA / tối đa 15μA | |
| Tiêu thụ hiện tại trong khi ngủ | Tối đa 2,5μA | |
|
Nhiệt độ hoạt động
|
-40°C ~ +85°C
|
|
Các biện pháp phòng ngừa dây chuyền:
1Lắp đặt tấm bảo vệ đòi hỏi một số kiến thức kỹ thuật điện tử.
2. Khi dây điện, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, và sau đó chèn tấm bảo vệ.
3Kết nối giữa đầu cuối pin B- và đầu cuối bảng bảo vệ B- nên ngắn và dày,nếu không nó sẽ làm cho bảng bảo vệ để sạc và xả trước và trục trặc.
4. Bạn cần phải sử dụng dây dày khi dây P + / P-. dây quá mỏng và quá dài sẽ đốt các bảng!
Tại sao chúng tôi chọn anh?
* Chúng tôi có thể cung cấp cho bạn một dịch vụ sau bán hàng hiệu quả, với hơn 10 năm hỗ trợ kỹ thuật mạnh mẽ.
* Sản phẩm đã vượt qua chứng nhận FCC, CE, ROHS và các tiêu chuẩn quốc tế khác.
* Chúng tôi có thể cung cấp cho bạn với giá nhà máy, Chào mừng bạn đến thăm nhà máy và quy trình sản xuất của chúng tôi.
Q2.What là phạm vi sản phẩm của bạn (loại)?
*Chúng tôi chủ yếu thực hiện các hệ thống quản lý pin trong các lĩnh vực pin điện, pin lưu trữ năng lượng và pin tiêu dùng.
* Được sử dụng chủ yếu cho pin LFP, Li-ino và LTO.
Q3: Làm thế nào tôi biết loại vật liệu & loại pin của tôi là?
*Vui lòng xem thân pin, Nếu điện áp bình thường của pin của bạn cho thấy 3.2V, pin là LiFePo4.
* Nếu điện áp bình thường của pin của bạn cho thấy 3.6V hoặc 3.7V, pin là pin Li-ion hoặc Lto.
Q4. Bạn có yêu cầu đặt hàng tối thiểu không?
Nó có thể được tùy chỉnh? Thời gian dẫn đầu cho mẫu và lô là bao nhiêu?
* Số lượng đặt hàng tối thiểu của chúng tôi là 1 miếng, tùy chỉnh ODM có sẵn.
* 1 ~ 3 ngày giao hàng các mẫu hiện có, 3 ~ 10 ngày giao hàng các mẫu tùy chỉnh.
Q5: Nếu tôi không thể sử dụng nó thì sao?
* Các sản phẩm thông thường có video hướng dẫn, Chúng tôi cũng có thể hỗ trợ hướng dẫn gọi video trực tuyến từ các kỹ sư.
Q6. Điều khoản thanh toán của bạn là gì?
*Chúng tôi chấp nhận chuyển khoản và thanh toán bằng tiền mặt, tất cả đều có thể đàm phán. Phương pháp thanh toán: visa, mastercard, T / T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB
Q7. Làm thế nào bạn đảm bảo chất lượng?
* Tất cả các sản phẩm của chúng tôi đều được kiểm tra 100% trong phòng thí nghiệm chuyên nghiệp, cũng như các thử nghiệm lão hóa lặp đi lặp lại.
* Có được chứng nhận FCC, CE, ROHS và các tiêu chuẩn quốc tế khác.
* Cung cấp dịch vụ bảo hành sau bán hàng 3 năm.
Q8. Làm thế nào để chọn một BMS phù hợp với pin của chúng tôi?
Tùy thuộc vào điện áp và dòng điện phù hợp với pin của bạn, bạn có thể tham khảo ý kiến của dịch vụ khách hàng của chúng tôi và chúng tôi sẽ cung cấp cho bạn với hệ thống quản lý pin phù hợp nhất.
Q9. Làm sao tôi có thể liên lạc với anh?
* Chúng tôi có dịch vụ trực tuyến 7x24 giờ, xin vui lòng để lại cho chúng tôi một tin nhắn trực tuyến.
*Bạn cũng có thể liên hệ với chúng tôi qua Email, WhatsApp, WeChat, v.v.
|
|
