Hiện nay, xe điện thường sử dụng pin điện lithium-ion, có dung lượng và điện áp pin đơn khác nhau rất nhiều, dễ bị không nhất quán trong quá trình sạc và xả,

dẫn đến việc rút ngắn phạm vi lái xe của xe điện và ảnh hưởng đến tuổi thọ của pin.pin điện thường được sử dụng trong xe điện là pin lithium iron phosphate.

Vì pin lithium iron phosphate là một pin thứ cấp, sự không nhất quán sẽ xảy ra trong quá trình sạc và xả,là do sức đề kháng và sức kháng bên trong khác nhau của pin lithium iron phosphate.

Để giải quyết vấn đề này, cần phải cân bằng pin pin đơn để giảm thiểu sự không nhất quán bên trong càng nhiều càng tốt.cân bằng tích cực và cân bằng thụ động.

Sự cân bằng tích cực đề cập đến việc cân bằng bằng cách sử dụng cấu trúc mạch bao gồm một mạch và một chip điều khiển.cân bằng tích cực không yêu cầu thay đổi trạng thái của bất kỳ thiết bị hoặc thành phần nào khác, và có những lợi thế của việc thực hiện đơn giản, chi phí thấp và không ảnh hưởng đến pin.

Tuy nhiên, do sự khác biệt lớn về sức đề kháng và dung lượng giữa các pin pin đơn,mạch cân bằng hoạt động cần chuyển đổi điện áp của mỗi tế bào đơn lẻ đến một giá trị điện áp đồng nhất thông qua một biến áp,

đòi hỏi phải thêm một bộ thiết bị chuyển mạch điện giữa ống chuyển mạch, biến áp và chip điều khiển.cấu trúc mạch phức tạp hơn và chi phí cao hơn.

Sự cân bằng thụ động có nghĩa là chuyển đổi điện áp của mỗi tế bào mà không thay đổi trạng thái pin và sau đó so sánh các giá trị điện áp chuyển đổi.Phương pháp này chủ yếu đạt được bằng cách phát hiện sự khác biệt giữa các điện áp của mỗi tế bào.



Các thông số kỹ thuật

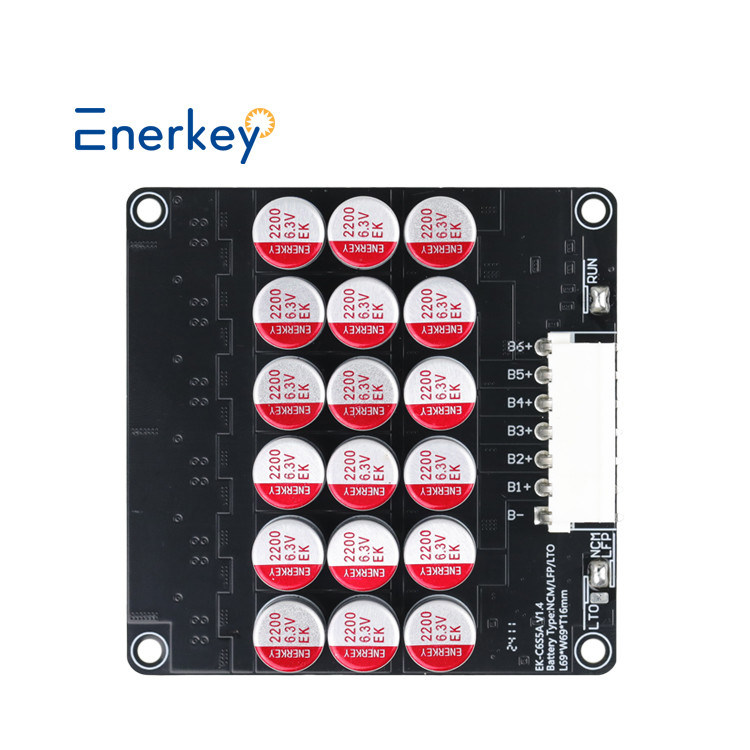

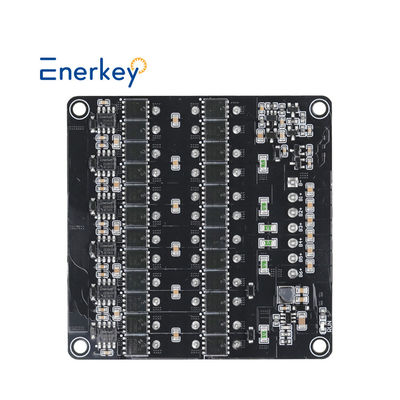

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Capacitor Balancer
Mô hình sản phẩm	EK-C6S5A	EK-C7S5A	EK-C8S5A
Các chuỗi sản phẩm	6S	7S	8S
Các dây thích hợp	4-6S	5-7S	6-8S
Sản phẩmKích thước ((mm)	L69*W69*T16	L80*W69.5*T16	L91*W70*T16
Trọng lượng với hộp	0.16kg	0.18kg	0.19kg
Loại pin	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
Khả năng thích hợp	30h - 300h
Độ chính xác cân bằng điện áp	5mV (giá trị điển hình)
Phong trào dâng dâng cân bằng	Hỗ trợ cân bằng cascading cho gói pin, ví dụ, nó có thể cascading cho 11S, 24S, 36S, 48S.... và vân vân
Phạm vi thu thập điện áp pin đơn	Phiên bản NCM/LFP: 2.7V-4.2V
	Phiên bản LTO: 1.8-4.2V
Năng lượng thấp bảo vệ điện áp ngủ	Phiên bản NCM/LFP <2.7V
	Phiên bản LTO <1.8V
Dưới bảo vệ điện áp Bắt đầu cân bằng điện áp	Phiên bản NCM/LFP: 2.835V
	Phiên bản LTO: 1.89V
Phương pháp cân bằng	Được cấp bằng sáng chế (Số bằng sáng chế: ZL 2019 1 1259513.3) kiến trúc cân bằng Phương pháp tụ phù hợp, toàn bộ bộ pin được cân bằng cùng một lúc. Kết nối với bộ pin để tự động cân bằng (bên định). Bạn có thể thêm một công tắc để tự động bật hoặc tắt cân bằng.
Dòng cân bằng	0.1V áp suất chênh lệch 1A Điện cân bằng,
	áp suất chênh lệch tỷ lệ với dòng điện cân bằng,
	dòng điện hoạt động tối đa cho phép là 5,5A
Nguồn cung cấp điện bên ngoài	Không cần nguồn điện bên ngoài,
	dựa vào việc chuyển đổi năng lượng bên trong của pin để đạt được cân bằng chung.
Dòng điện hoạt động tĩnh	7mA, tổng dây hút năng lượng
Hiện tại chờ ngủ	0.1mA ((giá trị điển hình)
Nhiệt độ hoạt động	-20°C ~ +60°C





Danh sách đóng gói

 Kết nối dây

Một EK-C6S5A duy nhất hỗ trợ việc sử dụng 4 và 5 và 6 gói pin dây. Phương pháp dây điện là như sau:

EK-C6S5A hỗ trợ các gói pin cascading. ví dụ Fox, 2pcs của 6s cascade đến 11s, xem hình dưới đây:

LƯU Ý:Như thể hiện trong hình trên,có thể có nhiều kết thúc chung của trao đổi năng lượng để hiệu quả cân bằng sẽ cao hơn;Nó cũng có thể sử dụng chỉ một kết thúc chung của trao đổi năng lượng tại sự kết nối của hai mô-đun.Các chân miễn phí khác được treo, và nó là tốt nhấtđể phân phối số lượng dây đều trên mỗi bảng.Nếu bạn cần sơ đồ cascade cho nhiều dây, Xin liên hệ với dịch vụ trực tuyến của chúng tôi, Cảm ơn.
