| Tên thương hiệu: | Enerkey |
| Số mẫu: | EK-BM5R7S200A |
| MOQ: | 5 miếng |
| giá bán: | $52.5-$59.5 |
| Chi tiết đóng gói: | Hộp giấy chắc chắn + Xốp EVA |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

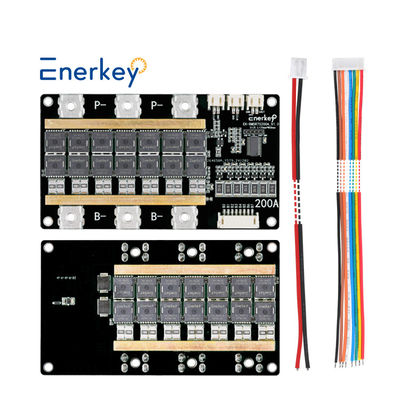

Enerkey 5s 6s 7s 200A Công suất cao BMS PCBA cho 24V 25.2V Li-ion/Lifepo4/Lto/SIB
Chức năng cơ bản của bảng bảo vệ pin lithium:
I. Các thông số kỹ thuật chính
1. điện áp bảo vệ quá tải (tùy thuộc vào vật liệu pin được sử dụng bởi bên kia hoặc yêu cầu của khách hàng)
2. điện áp pin thực tế trong quá tải (tùy thuộc vào vật liệu pin được sử dụng bởi bên kia hoặc yêu cầu của khách hàng)
3. điện áp bảo vệ quá mức (tùy thuộc vào yêu cầu của khách hàng, nếu khách hàng không có yêu cầu, sử dụng tiêu chuẩn của công ty)
4. điện áp bảo vệ quá mức (chọn giải pháp chip theo yêu cầu của khách hàng)
5. điện áp phục hồi quá mức
6. Tự tiêu thụ trong quá trình hoạt động bình thường
7. Điện tự tiêu thụ trong trạng thái chờ (điện hoạt động tĩnh)
8. Thời gian bảo vệ mạch ngắn
9. Điện áp quá tải pin đơn
10. Tăng áp quá mức cho pin đơn
Thứ hai, các thành phần và quy trình chính được sử dụng trong tấm bảo vệ pin
Bảng: Bảng PCB, tấm sợi thủy tinh, máy tính bảng điện thoại di động kỹ thuật số, vv sử dụng vật liệu mạch mềm.quá trình được chia thành:: vàng ngâm, mạ vàng, mạ niken, phun thiếc, thiếc ngâm, trong đó quá trình tấm vàng ngâm phức tạp nhất và chi phí cao hơn một chút:màu sắc thường được chia thành: dầu xanh, dầu đen, bơ. Độ dày của tấm thường là: 0,4mm, 0,6mm, 0,8mm, 1mm, 1,2mm.
| Loại mặt hàng | Các thông số | |||||||||
| 1 | Thông tin tổng quan về tham số | Mô hình sản phẩm | EK-BM5R7S200A | |||||||
| Kích thước sản phẩm ((mm) | L120*W68*T15 | |||||||||
| Trọng lượng sản phẩm ((kg) | 0.12 | |||||||||
| Vật liệu sản phẩm | FR-4 / Sơn xịt không chì | |||||||||
| Loại pin áp dụng | Lifepo4 | Li-ion | Lto | SIB | ||||||
| Dây pin áp dụng | 5S / 6S / 7S | 5S / 6S / 7S | 5S / 6S / 7S | 5S / 6S / 7S | ||||||
| Lượng điện xả định số | 200A | 200A | 200A | 200A | ||||||
| Điện khởi động đỉnh | 600A | 600A | 600A | 600A | ||||||
| Loại mặt hàng | Máy kích hoạt (thời gian) |
Máy kích hoạt (thời gian) |
Máy kích hoạt (thời gian) |
Máy kích hoạt (thời gian) |
Máy kích hoạt (thời gian) |
Máy kích hoạt (thời gian) |
Máy kích hoạt (thời gian) |
Máy kích hoạt (thời gian) |
||
| 2 | Bảo vệ sạc | Giá trị điện áp bảo vệ vượt áp | 3.65V/1S | 3.50V/1S | 4.25V/1S | 4.05V/1S | 2.85V/1S | 2.75V/1S | 3.95V/1S | 3.80V/1S |
| Giá trị điện áp chênh lệch pha cân bằng | Sự khác biệt điện áp kích hoạt 30mV / thời gian kích hoạt 0,5S / thời gian cân bằng 10S chu kỳ | |||||||||
| Giá trị điện áp cân bằng | 3.45V | 3.70V | 2.50V | 3.10V | ||||||
| Giá trị dư thừa | 200A / 2S, ngắt kết nối bộ sạc để phục hồi | |||||||||
| Giá trị nhiệt độ thấp | Bảo vệ nhiệt độ quá cao 60°C/2S / giải phóng 55°C/2S | |||||||||
| Giá trị quá nhiệt | Bảo vệ nhiệt độ thấp sạc -5°C/2S / giải phóng 0°C/2S | |||||||||
| 3 | Bảo vệ xả | Giá trị điện áp bảo vệ áp suất thấp | 2.30V/1S | 2.70V/1S | 2.75V/1S | 3.0V/1S | 1.70V/1S | 1.80V/1S | 1.50V/1S | 2.00V/1S |
| Giá trị bảo vệ vượt dòng | 250A / 2S, ngắt tải hoặc kích hoạt sạc | |||||||||
| Giá trị bảo vệ vượt dòng | 500A/0.5S, ngắt tải hoặc kích hoạt sạc | |||||||||
| Giá trị bảo vệ mạch ngắn | 1000A/128uS, ngắt kết nối tải hoặc sạc hoạt động | |||||||||
| Giá trị nhiệt độ thấp | Bảo vệ nhiệt độ quá cao khi xả 65°C/2S, giải phóng 60°C/2S | |||||||||
| Giá trị quá nhiệt | Bảo vệ nhiệt độ thấp xả -20°C/2S, giải phóng -10°C/2S | |||||||||
| 4 | Các loại khác | Tiêu thụ hiện tại chờ | 25uA | |||||||
| Điện áp khóa bo mạch chủ | / | |||||||||

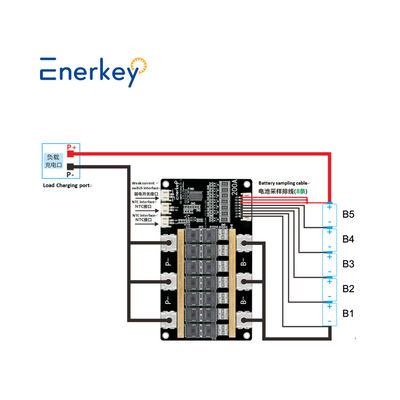

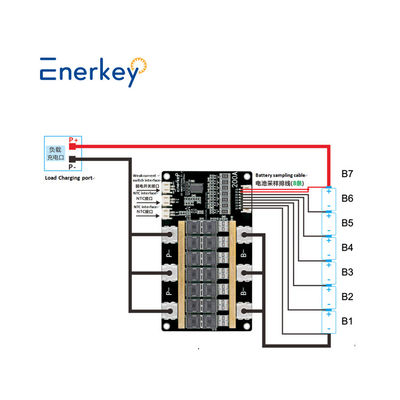

Các biện pháp phòng ngừa dây chuyền:
1Lắp đặt tấm bảo vệ đòi hỏi một số kiến thức kỹ thuật điện tử.
2. Khi dây điện, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, và sau đó chèn tấm bảo vệ.
3Kết nối giữa đầu cuối pin B- và đầu cuối bảng bảo vệ B- nên ngắn và dày,nếu không nó sẽ làm cho bảng bảo vệ để sạc và xả trước và trục trặc.
4. Bạn cần phải sử dụng dây dày khi dây P + / P-. dây quá mỏng và quá dài sẽ đốt các bảng!
Tại sao chúng tôi chọn anh?
* Chúng tôi có thể cung cấp cho bạn một dịch vụ sau bán hàng hiệu quả, với hơn 10 năm hỗ trợ kỹ thuật mạnh mẽ.
* Sản phẩm đã vượt qua chứng nhận FCC, CE, ROHS và các tiêu chuẩn quốc tế khác.
* Chúng tôi có thể cung cấp cho bạn với giá nhà máy, Chào mừng bạn đến thăm nhà máy và quy trình sản xuất của chúng tôi.
Q2.What là phạm vi sản phẩm của bạn (loại)?
*Chúng tôi chủ yếu thực hiện các hệ thống quản lý pin trong các lĩnh vực pin điện, pin lưu trữ năng lượng và pin tiêu dùng.
* Được sử dụng chủ yếu cho pin LFP, Li-ino và LTO.
Q3: Làm thế nào tôi biết loại vật liệu & loại pin của tôi là?
*Vui lòng xem thân pin, Nếu điện áp bình thường của pin của bạn cho thấy 3.2V, pin là LiFePo4.
* Nếu điện áp bình thường của pin của bạn cho thấy 3.6V hoặc 3.7V, pin là pin Li-ion hoặc Lto.
Q4. Bạn có yêu cầu đặt hàng tối thiểu không?
Nó có thể được tùy chỉnh? Thời gian dẫn đầu cho mẫu và lô là bao nhiêu?
* Số lượng đặt hàng tối thiểu của chúng tôi là 1 miếng, tùy chỉnh ODM có sẵn.
* 1 ~ 3 ngày giao hàng các mẫu hiện có, 3 ~ 10 ngày giao hàng các mẫu tùy chỉnh.
Q5: Nếu tôi không thể sử dụng nó thì sao?
* Các sản phẩm thông thường có video hướng dẫn, Chúng tôi cũng có thể hỗ trợ hướng dẫn gọi video trực tuyến từ các kỹ sư.
Q6. Điều khoản thanh toán của bạn là gì?
*Chúng tôi chấp nhận chuyển khoản và thanh toán bằng tiền mặt, tất cả đều có thể đàm phán. Phương pháp thanh toán: visa, mastercard, T / T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB
Q7. Làm thế nào bạn đảm bảo chất lượng?
* Tất cả các sản phẩm của chúng tôi đều được kiểm tra 100% trong phòng thí nghiệm chuyên nghiệp, cũng như các thử nghiệm lão hóa lặp đi lặp lại.
* Có được chứng nhận FCC, CE, ROHS và các tiêu chuẩn quốc tế khác.
* Cung cấp dịch vụ bảo hành sau bán hàng 3 năm.
Q8. Làm thế nào để chọn một BMS phù hợp với pin của chúng tôi?
* Tùy thuộc vào điện áp và dòng điện phù hợp với pin của bạn, bạn có thể tham khảo ý kiến của dịch vụ khách hàng của chúng tôi và chúng tôi sẽ cung cấp cho bạn với hệ thống quản lý pin phù hợp nhất.
Q9. Làm sao tôi có thể liên lạc với anh?
* Chúng tôi có dịch vụ trực tuyến 7x24 giờ, xin vui lòng để lại cho chúng tôi một tin nhắn trực tuyến.
*Bạn cũng có thể liên hệ với chúng tôi qua Email, WhatsApp, WeChat, v.v.
|
|
