| Tên thương hiệu: | Enerkey |
| Số mẫu: | EK-ID100V/150V/200V150A |
| MOQ: | 10 miếng |
| giá bán: | $34.5-$43.8 |
| Chi tiết đóng gói: | Hộp giấy chắc chắn + Xốp EVA |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

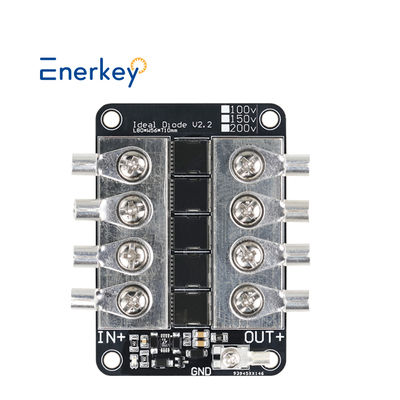

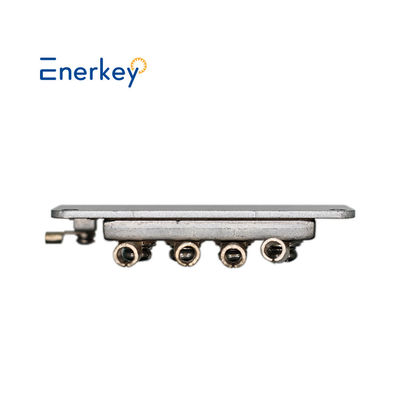

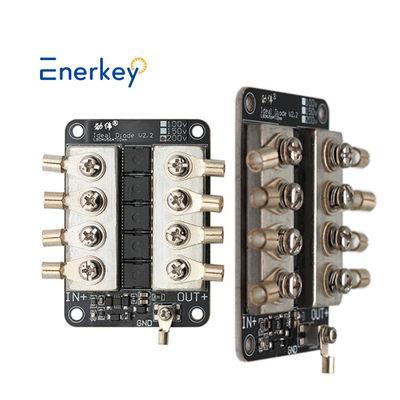

Mô-đun Diode Lý tưởng 100V 150V 200V 150A Sạc Pin Chống Trào Ngược Cho Hệ Thống Năng Lượng Mặt Trời
Nó có khả năng chống ẩm, chống rò rỉ, chống sốc vượt trội,
chống bụi và chống ăn mòn.
Chống phun muối, chống nấm mốc, chống lão hóa, chống corona và các đặc tính khác;
Mạch bảo vệ hiệu quả,
Cải thiện đáng kể độ an toàn và độ tin cậy của sản phẩm.
Diode Lý tưởng là một loại diode giả định hoặc lý thuyết cung cấp sự chỉnh lưu hoàn hảo, cho phép dòng điện chỉ chảy theo một hướng và không có tổn thất hoặc tính phi tuyến. Về bản chất, nó không có điện trở khi dẫn điện và điện trở vô hạn khi chặn.
Diode lý tưởng cũng có tổn thất sụt áp dẫn điện thuận cực thấp và đặc tính dòng rò ngược cực thấp, điều này phản ánh hiệu quả năng lượng và độ tin cậy tốt hơn so với diode Schottky truyền thống. Chip điều khiển diode lý tưởng cũng tích hợp nhiều chức năng bảo vệ, cho phép các nhà thiết kế hệ thống thực hiện các thiết kế an toàn và linh hoạt hơn.
Cần lưu ý rằng diode lý tưởng là một mô hình lý thuyết được sử dụng để đơn giản hóa nguyên tắc hoạt động và các đặc tính của diode. Trong các ứng dụng thực tế, diode thực tế có thể bị ảnh hưởng bởi một số yếu tố không lý tưởng, chẳng hạn như sụt áp thuận, dòng rò ngược, v.v. Tuy nhiên, mô hình diode lý tưởng vẫn đóng một vai trò quan trọng trong việc đơn giản hóa và phân tích mạch.
Năng lượng mới quang điện có những ưu điểm là dễ thực hiện, quy mô có thể kiểm soát và chi phí thấp. Với sự cải tiến của công nghệ, chi phí đã giảm đáng kể. Các tình huống sử dụng quang điện rất phong phú, bao gồm các trạm điện tập trung, trạm điện chuỗi, trạm điện lưu trữ quang điện, v.v. Quang điện theo đuổi tuổi thọ cao và độ an toàn cao, và các thành phần thông minh là rất quan trọng. Các hộp nối, bộ tối ưu hóa, thiết bị ngắt, v.v. loại diode lý tưởng có thể cải thiện hiệu quả và độ an toàn của các thành phần quang điện, giảm tiêu thụ điện năng và nhiệt độ, đồng thời cải thiện độ tin cậy. Công ty Huatai cung cấp các sản phẩm diode lý tưởng ở nhiều dạng đóng gói khác nhau, phù hợp với các yêu cầu hệ thống quang điện khác nhau.
Thông số kỹ thuật
|
Mẫu sản phẩm
|
|||
| EK-iD100V150A | EK-iD150V150A | EK-iD200V150A | Phạm vi điện áp làm việc |
|
30-100V
|
30-150V
|
30-200V |
Sản phẩm
|
|
Kích thước (mm)L80*W56*T15
|
Trọng lượng có hộp
|
Trọng lượng có hộp |
Trọng lượng có hộp |
|
0,1kg
|
0,11kg
|
0,12kg |
Số lượng MOS
|
| 5 | Loại pin | Loại pin | Loại pin |
|
NCM/LFP/LTO
|
Dòng điện liên tục
|
Dòng điện liên tục |
Dòng điện liên tục
|
|
150A
|
Dòng điện hoạt động tĩnh
|
||
| 150A | Dòng điện hoạt động tĩnh | ||
|
<0,5mA
|
Độ dày lá đồng
|
||
|
2.0 oz
|
Vật liệu PCB
|
||
|
Tấm nhôm |
Điện trở nội đang diễn ra
|
||
| NA | Nguyên tắc làm việc | ||
| Đầu vào và đầu ra tương đương với diode. Nó phát hiện điện áp đầu ra lớn hơn đầu vào và ngay lập tức tắt đầu ra. Giá trị phát hiện ở mức milivolt và tốc độ phản hồi rất nhanh. | Ứng dụng | ||
|
1. Tấm pin mặt trời ngăn dòng chảy ngược (chống trào ngược);
|
2. Sạc pin ngăn dòng chảy ngược (chống trào ngược) (chống trào ngược);
3. Đầu ra mô-đun điện áp và dòng điện không đổi DC-DC ngăn dòng chảy ngược 4. Các trường hợp khác cần ngăn chặn dòng chảy ngược (chống trào ngược) Phụ kiện |
||
| Đầu nối*9; | Đầu nối IN+/OUT+ : OTZ6-5, vít M5 Đầu nối GND : OTZ2.5-3, vít M3 Nhiệt độ hoạt động |
||
|
-40℃ ~ +60℃
|
Kích thước & Danh sách đóng gói & Sơ đồ dây
|
||
1. Phiên bản này là phiên bản được tối ưu hóa mới nhất. Mô-đun sẽ không bị cháy nếu các cực dương và âm được kết nối ngược lại, điều này cải thiện độ an toàn khi lắp đặt;
2. Diode lý tưởng là một diode có điện trở nội cực thấp như tên gọi của nó. Sụt áp dẫn điện của diode thông thường là hơn 0,6V. Sụt áp dẫn điện của diode lý tưởng gần như không đáng kể.
3. Lớp lá đồng và lớp đế nhôm của các đường mạch PCB đế nhôm được cách điện với điện áp chịu đựng 1000V, vì vậy không cần phải lo lắng về các vấn đề về sự cố.
Độ dẫn nhiệt nhanh hơn 20 lần so với sợi thủy tinh FR4 và có thể được gắn trực tiếp vào tản nhiệt lớn.
4. Mô-đun diode lý tưởng này không thể được sử dụng trong các mạch chỉnh lưu!
Câu hỏi thường gặp
* Chúng tôi có thể cung cấp cho bạn dịch vụ hậu mãi hiệu quả, với hơn 10 năm hỗ trợ kỹ thuật mạnh mẽ.
* Sản phẩm đã vượt qua FCC, CE, ROHS và các chứng nhận tiêu chuẩn quốc tế khác.
* Chúng tôi có thể cung cấp cho bạn giá xuất xưởng, Chào mừng bạn đến thăm nhà máy và quy trình sản xuất của chúng tôi.
Q2. Phạm vi sản phẩm của bạn (loại) là gì?
* Chúng tôi chủ yếu làm các hệ thống quản lý pin trong lĩnh vực pin điện, pin lưu trữ năng lượng và pin tiêu dùng.
* Chủ yếu được sử dụng cho pin LFP, Li-ino và LTO.
Q3: Làm thế nào để tôi biết loại vật liệu & loại pin của tôi là gì?
* Vui lòng xem thân pin, Nếu điện áp bình thường của pin của bạn hiển thị 3.2V, Pin là LiFePo4.
* Nếu điện áp bình thường của pin của bạn hiển thị 3.6V hoặc 3.7V, pin là pin Li-ion hoặc Lto.
Q4. Bạn có yêu cầu đặt hàng tối thiểu không?
Nó có thể được tùy chỉnh? Thời gian giao hàng cho mẫu và lô là bao lâu?
* Số lượng đặt hàng tối thiểu của chúng tôi là 1 chiếc, có sẵn tùy chỉnh ODM.
* Giao hàng mẫu hiện có trong 1~3 ngày, giao hàng mẫu tùy chỉnh trong 3~10 ngày.
Q5: Điều gì sẽ xảy ra nếu tôi không thể sử dụng nó?
* Các sản phẩm thông thường có video hướng dẫn, Chúng tôi cũng có thể hỗ trợ hướng dẫn cuộc gọi video trực tuyến từ các kỹ sư.
Q6. Điều khoản thanh toán của bạn là gì?
* Chúng tôi chấp nhận chuyển khoản và thanh toán bằng tiền mặt, tất cả đều có thể thương lượng. Phương thức thanh toán: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB
Q7. Làm thế nào để bạn đảm bảo chất lượng?
* Tất cả các sản phẩm của chúng tôi đều phải trải qua thử nghiệm 100% trong phòng thí nghiệm chuyên nghiệp, cũng như các thử nghiệm lão hóa lặp đi lặp lại.
* Đã đạt được chứng nhận tiêu chuẩn quốc tế FCC, CE, ROHS và các chứng nhận khác.
* Cung cấp dịch vụ bảo hành sau bán hàng 3 năm. Đơn vị phụ tùng miễn phí để thay thế trong 3 năm.
Q8. Làm thế nào để chọn một BMS phù hợp với pin của chúng tôi?
* Tùy thuộc vào điện áp và dòng điện phù hợp với pin của bạn, bạn có thể tham khảo ý kiến dịch vụ khách hàng của chúng tôi và chúng tôi sẽ cung cấp cho bạn được trang bị hệ thống quản lý pin phù hợp nhất.
Q9. Làm thế nào để tôi có thể liên hệ với bạn?
* Chúng tôi có dịch vụ trực tuyến 7x24 giờ, Vui lòng để lại tin nhắn cho chúng tôi trực tuyến.
* Bạn cũng có thể liên hệ với chúng tôi qua Email, WhatsApp, WeChat, v.v. (xem bên dưới). Chúng tôi rất vui khi được làm việc với bạn.
Lưu ý: Chúng tôi là nhà sản xuất nguồn, Chúng tôi có thương hiệu riêng cho "EnerKey",
|
|
