| Tên thương hiệu: | Enerkey |
| Số mẫu: | EK-BM3R8S120A |
| MOQ: | 40pieces |
| giá bán: | $16.5-$29.5 |
| Chi tiết đóng gói: | Strong paper box +EVA Foam |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

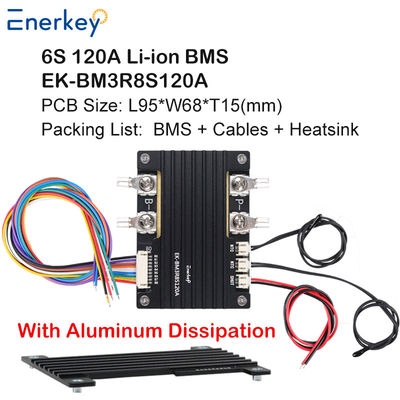

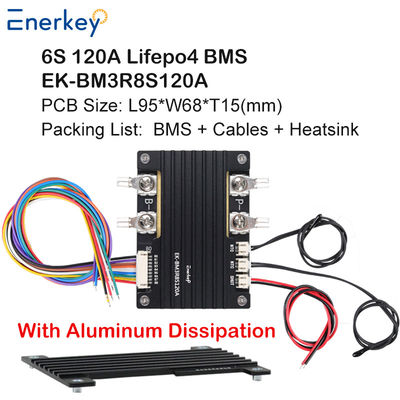

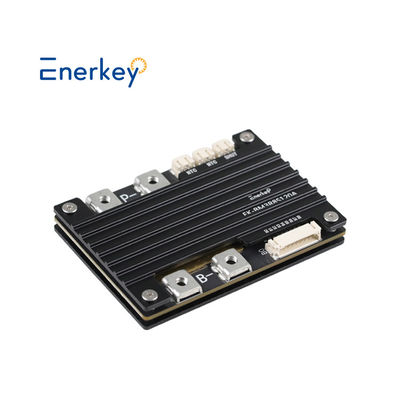

Enerkey BMS 6S 120A Lithium Battery Protection Board tương thích với Li-ion/Lifepo4/Lto/SIB
1. Dòng bảng bảo vệ pin lithium này là một hệ thống quản lý năng lượng (BMS) được thiết kế cho pin lithium ba cấp.
2. Dòng bảng bảo vệ pin lithium này sử dụng MOS cấp ô tô, 2oz giấy đồng dày và dải đồng để chia sẻ hiện tại, làm cho bảng bảo vệ rất chính xác,với điện trở nội thất cực thấp và nhiệt tạo cực thấp.
3Dựa trên các chức năng bảo vệ cơ bản như bảo vệ quá tải, bảo vệ quá tải, bảo vệ quá tải, bảo vệ quá nhiệt độ, bảo vệ mạch ngắn, v.v.chức năng cân bằng, chức năng thiết lập lại, bảo vệ điện tĩnh, bảo vệ chống bụi và bảo vệ độ ẩm được thêm vào.
4Bảng bảo vệ pin lithium này (EK-BM3R8S120A) áp dụng các giải pháp tích hợp 3S / 4S / 5S / 6S / 7S / 8S.Bạn có thể linh hoạt chọn số lượng cần thiết của dây theo sơ đồ dây điện được cung cấp bởi công ty của chúng tôi.
5Nó chủ yếu được sử dụng trong các gói pin của xe tay ga điện, xe đạp điện, công cụ điện, máy giặt xe, thiết bị gia dụng nhỏ, máy bay mô hình và các sản phẩm khác.Chủ yếu đóng vai trò bảo vệ bộ pin.
Câu hỏi thường gặp (FAQ)
Hỏi: Nó có hỗ trợ pin sắt-lithium không?
A: Vâng, bảo vệ quá tải có thể được điều chỉnh đến 3,65V (đặc định tham số lithium ba, cần được tùy chỉnh với ghi chú).
Hỏi: Nó có thể được sử dụng song song để mở rộng dòng điện không?
A: Kết nối song song không được hỗ trợ, nhưng một phiên bản 200A có thể được tùy chỉnh.
Chứng nhận tin cậy
Chứng nhận CE / FCC / RoHS, PICC bảo hiểm bảo hiểm trách nhiệm sản phẩm.
Tổng số hàng đã vượt quá 500 chiếc.000, và các khách hàng hợp tác bao gồm xe điện XX và thương hiệu lưu trữ năng lượng XX (có thể đặt tường LOGO).
Khả năng tương thích ứng dụng
• Các kịch bản có thể áp dụng: xe điện, hệ thống lưu trữ năng lượng, thiết bị công nghiệp (như robot AGV)
• Các loại pin có thể áp dụng: bộ pin lithium / sắt lithium / lithium titanate / natri ion ba loại (cần điều chỉnh các tham số theo số dây)
| Loại mặt hàng | Các thông số | |||||||||
| 1 | Thông tin tổng quan về tham số | Mô hình sản phẩm | EK-BM3R8S120A | |||||||
| Kích thước sản phẩm ((mm) | L95*W68*T15 | |||||||||
| Trọng lượng sản phẩm ((kg) | 0.25 | |||||||||
| Vật liệu sản phẩm | FR-4 / Sơn xịt không chì | |||||||||
| Loại pin áp dụng | Lifepo4 | Li-ion | Lto | SIB | ||||||
| Dây pin áp dụng | 3S-8S | 3S-8S | 3S-8S | 3S-8S | ||||||
| Lượng điện xả định số | 120A | 120A | 120A | 120A | ||||||
| Điện khởi động đỉnh | 300A | 300A | 300A | 300A | ||||||
| Loại mặt hàng | Máy kích hoạt (thời gian) |
Máy kích hoạt (thời gian) |
Máy kích hoạt (thời gian) |
Máy kích hoạt (thời gian) |
Máy kích hoạt (thời gian) |
Máy kích hoạt (thời gian) |
Máy kích hoạt (thời gian) |
Máy kích hoạt (thời gian) |
||
| 2 | Bảo vệ sạc | Giá trị điện áp bảo vệ vượt áp | 3.65V/1S | 3.50V/1S | 4.25V/1S | 4.05V/1S | 2.85V/1S | 2.75V/1S | 3.95V/1S | 3.80V/1S |
| Giá trị điện áp chênh lệch pha cân bằng | Sự khác biệt điện áp kích hoạt 30mV / thời gian kích hoạt 0,5S / thời gian cân bằng 10S chu kỳ | |||||||||
| Giá trị điện áp cân bằng | 3.45V | 3.70V | 2.50V | 3.10V | ||||||
| Giá trị dư thừa | 120A / 2S, ngắt kết nối bộ sạc để phục hồi | |||||||||
| Giá trị nhiệt độ thấp | Bảo vệ nhiệt độ quá cao 60°C/2S / giải phóng 55°C/2S | |||||||||
| Giá trị quá nhiệt | Bảo vệ nhiệt độ thấp sạc -5°C/2S / giải phóng 0°C/2S | |||||||||
| 3 | Bảo vệ xả | Giá trị điện áp bảo vệ áp suất thấp | 2.30V/1S | 2.70V/1S | 2.75V/1S | 3.0V/1S | 1.70V/1S | 1.80V/1S | 1.50V/1S | 2.00V/1S |
| Giá trị bảo vệ vượt dòng | 150A/2S, ngắt tải hoặc kích hoạt sạc | |||||||||
| Giá trị bảo vệ vượt dòng | 250A/0.5S, ngắt tải hoặc kích hoạt sạc | |||||||||
| Giá trị bảo vệ mạch ngắn | 500A/128uS, ngắt kết nối tải hoặc sạc hoạt động | |||||||||
| Giá trị nhiệt độ thấp | Bảo vệ nhiệt độ quá cao khi xả 65°C/2S, giải phóng 60°C/2S | |||||||||
| Giá trị quá nhiệt | Bảo vệ nhiệt độ thấp xả -20°C/2S, giải phóng -10°C/2S | |||||||||
| 4 | Các loại khác | Tiêu thụ hiện tại chờ | 25uA | |||||||
| Điện áp khóa bo mạch chủ | / | |||||||||
Các biện pháp phòng ngừa dây chuyền:
1Lắp đặt tấm bảo vệ đòi hỏi một số kiến thức kỹ thuật điện tử.
2. Khi dây điện, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, và sau đó chèn tấm bảo vệ.
3Kết nối giữa đầu cuối pin B- và đầu cuối bảng bảo vệ B- nên ngắn và dày,nếu không nó sẽ làm cho bảng bảo vệ để sạc và xả trước và trục trặc.
4. Bạn cần phải sử dụng dây dày khi dây P + / P-. dây quá mỏng và quá dài sẽ đốt các bảng!
Tại sao chúng tôi chọn anh?
* Chúng tôi có thể cung cấp cho bạn một dịch vụ sau bán hàng hiệu quả, với hơn 10 năm hỗ trợ kỹ thuật mạnh mẽ.
* Sản phẩm đã vượt qua chứng nhận FCC, CE, ROHS và các tiêu chuẩn quốc tế khác.
* Chúng tôi có thể cung cấp cho bạn với giá nhà máy, Chào mừng bạn đến thăm nhà máy và quy trình sản xuất của chúng tôi.
Q2.What là phạm vi sản phẩm của bạn (loại)?
*Chúng tôi chủ yếu thực hiện các hệ thống quản lý pin trong các lĩnh vực pin điện, pin lưu trữ năng lượng và pin tiêu dùng.
* Được sử dụng chủ yếu cho pin LFP, Li-ino và LTO.
Q3: Làm thế nào tôi biết loại vật liệu & loại pin của tôi là?
*Vui lòng xem thân pin, Nếu điện áp bình thường của pin của bạn cho thấy 3.2V, pin là LiFePo4.
* Nếu điện áp bình thường của pin của bạn cho thấy 3.6V hoặc 3.7V, pin là pin Li-ion hoặc Lto.
Q4. Bạn có yêu cầu đặt hàng tối thiểu không?
Nó có thể được tùy chỉnh? Thời gian dẫn đầu cho mẫu và lô là bao nhiêu?
* Số lượng đặt hàng tối thiểu của chúng tôi là 1 miếng, tùy chỉnh ODM có sẵn.
* 1 ~ 3 ngày giao hàng các mẫu hiện có, 3 ~ 10 ngày giao hàng các mẫu tùy chỉnh.
Q5: Nếu tôi không thể sử dụng nó thì sao?
* Các sản phẩm thông thường có video hướng dẫn, Chúng tôi cũng có thể hỗ trợ hướng dẫn gọi video trực tuyến từ các kỹ sư.
Q6. Điều khoản thanh toán của bạn là gì?
*Chúng tôi chấp nhận chuyển khoản và thanh toán bằng tiền mặt, tất cả đều có thể đàm phán. Phương pháp thanh toán: visa, mastercard, T / T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB
Q7. Làm thế nào bạn đảm bảo chất lượng?
* Tất cả các sản phẩm của chúng tôi đều được kiểm tra 100% trong phòng thí nghiệm chuyên nghiệp, cũng như các thử nghiệm lão hóa lặp đi lặp lại.
* Có được chứng nhận FCC, CE, ROHS và các tiêu chuẩn quốc tế khác.
* Cung cấp dịch vụ bảo hành sau bán hàng 3 năm.
Q8. Làm thế nào để chọn một BMS phù hợp với pin của chúng tôi?
* Tùy thuộc vào điện áp và dòng điện phù hợp với pin của bạn, bạn có thể tham khảo ý kiến của dịch vụ khách hàng của chúng tôi và chúng tôi sẽ cung cấp cho bạn với hệ thống quản lý pin phù hợp nhất.
Q9. Làm sao tôi có thể liên lạc với anh?
* Chúng tôi có dịch vụ trực tuyến 7x24 giờ, xin vui lòng để lại cho chúng tôi một tin nhắn trực tuyến.
*Bạn cũng có thể liên hệ với chúng tôi qua Email, WhatsApp, WeChat, v.v.
|
|
