| Tên thương hiệu: | Enerkey |
| Số mẫu: | EK-BM3R8S200A |
| MOQ: | 5 miếng |
| giá bán: | $29.5-$35.5 |
| Chi tiết đóng gói: | Hộp giấy chắc chắn + Xốp EVA |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

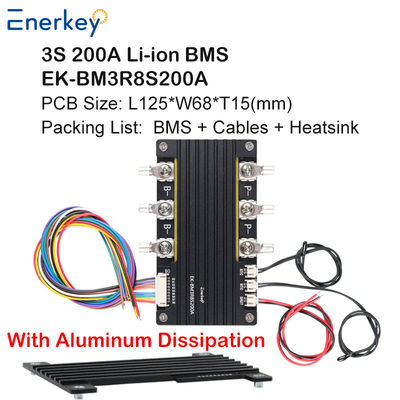

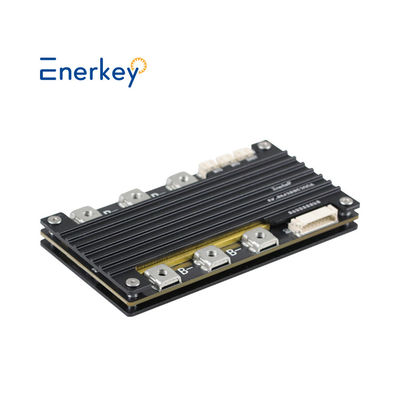

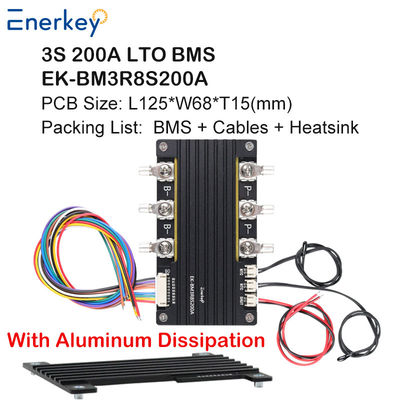

Enerkey Hardware BMS 3S 100A 120A 150A 200A Li-ion / LiFePO4/Lto/SIB pin PCB với NTC và cân bằng
Tên sản phẩm
3S-8S 200A tấm bảo vệ pin lithium dòng cao (BMS) -- cân bằng thông minh -- bảo vệ công nghiệp
Các chức năng cốt lõi
Khả năng tương thích với dây rộng: hỗ trợ bộ pin lithium 3S đến 8S (đồng điện áp danh nghĩa 11,1V-29,6V) và tương thích với lithium iron phosphate (LiFePO4), lithium ba (Li-ion),Lithium titanate (LTO), pin ion natri (SIB).
200A khả năng xả liên tục: dòng điện đỉnh đạt 600A, đáp ứng các yêu cầu điện năng cao như xe điện và thiết bị lưu trữ năng lượng.
Bảo vệ an toàn bảy lần: bảo vệ đa chiều như quá tải (chính xác ± 4,25V), quá xả (chính xác ± 2,5V), quá điện, mạch ngắn, nhiệt độ ( giám sát NTC kép), vv
Công nghệ cân bằng động: cân bằng thụ động (± 80mA) làm giảm sự khác biệt tế bào và kéo dài tuổi thọ tổng thể.
Các kịch bản có thể áp dụng
Bộ thay đổi pin bộ pin (hỗ trợ 3-8 chuỗi cấu hình thích nghi)
Hệ thống lưu trữ năng lượng ngoài trời (hộp chống nước IP65 tùy chọn)
Thiết bị công nghiệp (robot AGV, thiết bị y tế)
Chế độ lưu trữ và vận chuyển ngủ
Tự động đi vào trạng thái chờ năng lượng thấp (<3μA) trong quá trình vận chuyển để ngăn chặn việc xả ngẫu nhiên trong quá trình vận chuyển3.
Thiết kế bảo vệ TVS
Máy ức chế điện áp chuyển tiếp tích hợp (TVS) có thể hấp thụ dòng điện giật 8kV và chống lại cú sốc điện áp cao.
| Loại mặt hàng | Các thông số | |||||||||
| 1 | Thông tin tổng quan về tham số | Mô hình sản phẩm |
EK-BM3R8S200A |
|||||||
| Kích thước sản phẩm ((mm) | L125*W68*T18.2 | |||||||||
| Trọng lượng sản phẩm ((kg) | 0.3 | |||||||||
| Vật liệu sản phẩm | FR-4 / Sơn xịt không chì | |||||||||
| Loại pin áp dụng | Lifepo4 | Li-ion | Lto | SIB | ||||||
| Dây pin áp dụng | 3S-8S | 3S-8S | 3S-8S | 3S-8S | ||||||
| Lượng điện xả định số | 200A | 200A | 200A | 200A | ||||||
| Điện khởi động đỉnh | 600A | 600A | 600A | 600A | ||||||
| Loại mặt hàng | Máy kích hoạt (thời gian) |
Máy kích hoạt (thời gian) |
Máy kích hoạt (thời gian) |
Máy kích hoạt (thời gian) |
Máy kích hoạt (thời gian) |
Máy kích hoạt (thời gian) |
Máy kích hoạt (thời gian) |
Máy kích hoạt (thời gian) |
||
| 2 | Bảo vệ sạc | Giá trị điện áp bảo vệ vượt áp | 3.65V/1S | 3.50V/1S | 4.25V/1S | 4.05V/1S | 2.85V/1S | 2.75V/1S | 3.95V/1S | 3.80V/1S |
| Giá trị điện áp chênh lệch pha cân bằng | Sự khác biệt điện áp kích hoạt 30mV / thời gian kích hoạt 0,5S / thời gian cân bằng 10S chu kỳ | |||||||||
| Giá trị điện áp cân bằng | 3.45V | 3.70V | 2.50V | 3.10V | ||||||
| Giá trị dư thừa | 200A / 2S, ngắt kết nối bộ sạc để phục hồi | |||||||||
| Giá trị nhiệt độ thấp | Bảo vệ nhiệt độ quá cao 60°C/2S / giải phóng 55°C/2S | |||||||||
| Giá trị quá nhiệt | Bảo vệ nhiệt độ thấp sạc -5°C/2S / giải phóng 0°C/2S | |||||||||
| 3 | Bảo vệ xả | Giá trị điện áp bảo vệ áp suất thấp | 2.30V/1S | 2.70V/1S | 2.75V/1S | 3.0V/1S | 1.70V/1S | 1.80V/1S | 1.50V/1S | 2.00V/1S |
| Giá trị bảo vệ vượt dòng | 250A / 2S, ngắt tải hoặc kích hoạt sạc | |||||||||
| Giá trị bảo vệ vượt dòng | 500A/0.5S, ngắt tải hoặc kích hoạt sạc | |||||||||
| Giá trị bảo vệ mạch ngắn | 1000A/128uS, ngắt kết nối tải hoặc sạc hoạt động | |||||||||
| Giá trị nhiệt độ thấp | Bảo vệ nhiệt độ quá cao khi xả 65°C/2S, giải phóng 60°C/2S | |||||||||
| Giá trị quá nhiệt | Bảo vệ nhiệt độ thấp xả -20°C/2S, giải phóng -10°C/2S | |||||||||
| 4 | Các loại khác | Tiêu thụ hiện tại chờ | 25uA | |||||||
| Điện áp khóa bo mạch chủ | / | |||||||||
Các biện pháp phòng ngừa dây chuyền:
1Lắp đặt tấm bảo vệ đòi hỏi một số kiến thức kỹ thuật điện tử.
2. Khi dây điện, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, và sau đó chèn tấm bảo vệ.
3Kết nối giữa đầu cuối pin B- và đầu cuối bảng bảo vệ B- nên ngắn và dày,nếu không nó sẽ làm cho bảng bảo vệ để sạc và xả trước và trục trặc.
4. Bạn cần phải sử dụng dây dày khi dây P + / P-. dây quá mỏng và quá dài sẽ đốt các bảng!
Tại sao chúng tôi chọn anh?
* Chúng tôi có thể cung cấp cho bạn một dịch vụ sau bán hàng hiệu quả, với hơn 10 năm hỗ trợ kỹ thuật mạnh mẽ.
* Sản phẩm đã vượt qua chứng nhận FCC, CE, ROHS và các tiêu chuẩn quốc tế khác.
* Chúng tôi có thể cung cấp cho bạn với giá nhà máy, Chào mừng bạn đến thăm nhà máy và quy trình sản xuất của chúng tôi.
Q2.What là phạm vi sản phẩm của bạn (loại)?
*Chúng tôi chủ yếu thực hiện các hệ thống quản lý pin trong các lĩnh vực pin điện, pin lưu trữ năng lượng và pin tiêu dùng.
* Được sử dụng chủ yếu cho pin LFP, Li-ino và LTO.
Q3: Làm thế nào tôi biết loại vật liệu & loại pin của tôi là?
*Vui lòng xem thân pin, Nếu điện áp bình thường của pin của bạn cho thấy 3.2V, pin là LiFePo4.
* Nếu điện áp bình thường của pin của bạn cho thấy 3.6V hoặc 3.7V, pin là pin Li-ion hoặc Lto.
Q4. Bạn có yêu cầu đặt hàng tối thiểu không?
Nó có thể được tùy chỉnh? Thời gian dẫn đầu cho mẫu và lô là bao nhiêu?
* Số lượng đặt hàng tối thiểu của chúng tôi là 1 miếng, tùy chỉnh ODM có sẵn.
* 1 ~ 3 ngày giao hàng các mẫu hiện có, 3 ~ 10 ngày giao hàng các mẫu tùy chỉnh.
Q5: Nếu tôi không thể sử dụng nó thì sao?
* Các sản phẩm thông thường có video hướng dẫn, Chúng tôi cũng có thể hỗ trợ hướng dẫn gọi video trực tuyến từ các kỹ sư.
Q6. Điều khoản thanh toán của bạn là gì?
*Chúng tôi chấp nhận chuyển khoản và thanh toán bằng tiền mặt, tất cả đều có thể đàm phán. Phương pháp thanh toán: visa, mastercard, T / T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB
Q7. Làm thế nào bạn đảm bảo chất lượng?
* Tất cả các sản phẩm của chúng tôi đều được kiểm tra 100% trong phòng thí nghiệm chuyên nghiệp, cũng như các thử nghiệm lão hóa lặp đi lặp lại.
* Có được chứng nhận FCC, CE, ROHS và các tiêu chuẩn quốc tế khác.
* Cung cấp dịch vụ bảo hành sau bán hàng 3 năm.
Q8. Làm thế nào để chọn một BMS phù hợp với pin của chúng tôi?
* Tùy thuộc vào điện áp và dòng điện phù hợp với pin của bạn, bạn có thể tham khảo ý kiến của dịch vụ khách hàng của chúng tôi và chúng tôi sẽ cung cấp cho bạn với hệ thống quản lý pin phù hợp nhất.
Q9. Làm sao tôi có thể liên lạc với anh?
* Chúng tôi có dịch vụ trực tuyến 7x24 giờ, xin vui lòng để lại cho chúng tôi một tin nhắn trực tuyến.
*Bạn cũng có thể liên hệ với chúng tôi qua Email, WhatsApp, WeChat, v.v.
|
|
