TECH-SPEC X12 Các thông số kỹ thuật Phiên bản đặc biệt

Hệ thống cân bằng BMS cấp quân sự hỗ trợ tiêu chuẩn hàng không DO-160G

Kiến trúc phần cứng cốt lõi
Đơn vị điều khiển chính xác
Chip điều khiển chính: TI BQ76952 + STM32G474 (thiết kế dư thừa hai lõi)
Độ chính xác lấy mẫu ADC: 16 bit (0,05% lỗi toàn diện)
Topology cân bằng: Capacitive energy storage active balance (efficiency> 94%)

Các thông số hiệu suất cực

Chỉ số Các thông số địa phương Tiêu chuẩn quốc gia GB/T 34131 Trung bình sản phẩm cạnh tranh
Dòng điện cân bằng liên tục / đỉnh 6A/10A (120s) ≥3A 3.5A/6A
Phạm vi lỗi phát hiện điện áp ±2mV@25°C ±15mV ±8mV
Độ chính xác phát hiện nhiệt độ ± 0,5°C (-40 ~ 125°C) ± 2°C ± 1,5°C
Khả năng tương thích điện từ IEC 61000-4-5 4kV sóng 2kV sóng 3kV sóng

‌Tiêu chuẩn xác minh cấp quân sự
Kiểm tra môi trường cực đoan
Xét nghiệm rung động: Phương pháp MIL-STD-810H 514.8 (15-2000Hz/20G)
Chu kỳ nhiệt ẩm: 85 °C/85%RH trong 1000 giờ (sự suy giảm công suất <3%)
Sự ăn mòn phun muối: ASTM B117 1000 giờ (mức độ bảo vệ vẫn là IP69K)

Các giải pháp tùy chỉnh cho ngành công nghiệp
▸ Trạm điện lưu trữ năng lượng: hỗ trợ 256 cascade (<1ms đồng bộ đồng hồ)
▸ Xe đặc biệt: đáp ứng ISO 16750-3 12V/24V hệ thống kép
▸ Hàng không vũ trụ: vượt qua RTCA DO-160G Phần 22 bảo vệ sét



Các thông số kỹ thuật

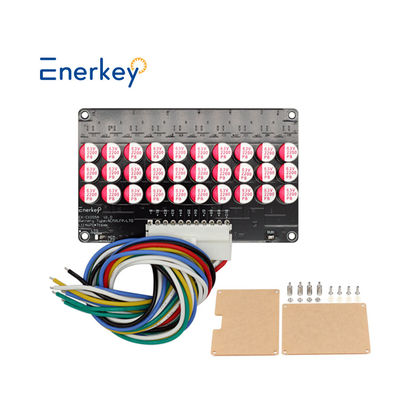

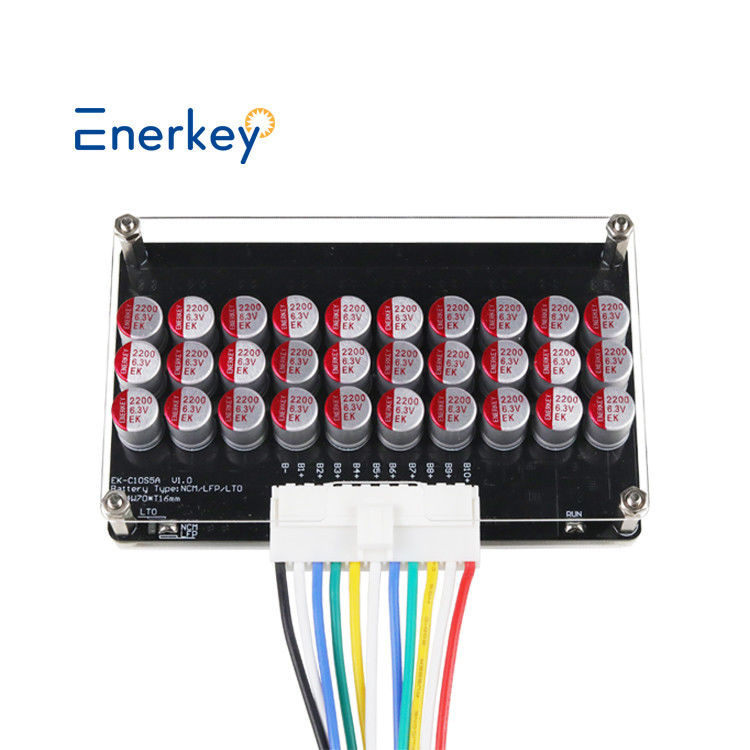

EnerKey BMS Active Balancer 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 Balancer Capacitor Balancer với tấm Acrylic
Mô hình sản phẩm	EK-C10S5A	EK-C12S5A	EK-C14S5A
Các chuỗi sản phẩm	10S	12S	14S
Các dây thích hợp	8-10S	9-12S	9-14S
Sản phẩmKích thước ((mm)	L114.5*W70.5*T27.5	L137.5*W70.5*T27.5	L125.5*W80.5*T27.5
Trọng lượng với hộp	0.24kg	0.25kg	0.28kg
Loại pin	NCM/LFP/LTO	NCM/LFP/LTO	NCM/LFP/LTO
Khả năng thích hợp	30h - 300h
Độ chính xác cân bằng điện áp	5mV (giá trị điển hình)
Phong trào dâng dâng cân bằng	Hỗ trợ cân bằng cascading cho gói pin, ví dụ, nó có thể cascading cho 11S, 24S, 36S, 48S.... và vân vân
Phạm vi thu thập điện áp pin đơn	Phiên bản NCM/LFP: 2.7V-4.2V
	Phiên bản LTO: 1.8-4.2V
Năng lượng thấp bảo vệ điện áp ngủ	Phiên bản NCM/LFP <2.7V
	Phiên bản LTO <1.8V
Dưới bảo vệ điện áp Bắt đầu cân bằng điện áp	Phiên bản NCM/LFP: 2.835V
	Phiên bản LTO: 1.89V
Phương pháp cân bằng	Được cấp bằng sáng chế (Số bằng sáng chế: ZL 2019 1 1259513.3) kiến trúc cân bằng Phương pháp tụ phù hợp, toàn bộ bộ pin được cân bằng cùng một lúc. Kết nối với bộ pin để tự động cân bằng (bên định). Bạn có thể thêm một công tắc để tự động bật hoặc tắt cân bằng.
Dòng cân bằng	0.1V áp suất chênh lệch 1A Điện cân bằng,
	áp suất chênh lệch tỷ lệ với dòng điện cân bằng,
	dòng điện hoạt động tối đa cho phép là 5,5A
Nguồn cung cấp điện bên ngoài	Không cần nguồn điện bên ngoài,
	dựa vào việc chuyển đổi năng lượng bên trong của pin để đạt được cân bằng chung.
Dòng điện hoạt động tĩnh	7mA, tổng dây hút năng lượng
Hiện tại chờ ngủ	0.1mA ((giá trị điển hình)
Nhiệt độ hoạt động	-20°C ~ +60°C





Danh sách bao bì

 Kết nối dây

Một EK-C10S5A duy nhất hỗ trợ việc sử dụng 8 và 9 và 10 gói pin dây. Phương pháp dây điện như sau:

EK-C10S5A hỗ trợ các gói pin cascading. Fox ví dụ, 2pcs của 10s cascade đến 19s, xem dưới đây vẽ:

LƯU Ý:Như thể hiện trong hình trên,có thể có nhiều kết thúc chung của trao đổi năng lượng để hiệu quả cân bằng sẽ cao hơn;Nó cũng có thể sử dụng chỉ một kết thúc chung của trao đổi năng lượng tại sự kết nối của hai mô-đun.Các chân miễn phí khác được treo, và nó là tốt nhất để phân phối số lượng dây đều trên mỗi bảng.Nếu bạn cần sơ đồ cascade cho nhiều dây, Xin liên hệ với dịch vụ trực tuyến của chúng tôi, Cảm ơn.
