| Tên thương hiệu: | Enerkey |
| Số mẫu: | EK-BM3R4S40A |
| MOQ: | 10gieces |
| giá bán: | $4.5-$5 |
| Chi tiết đóng gói: | Hộp giấy mạnh +Bọt Eva |
| Điều khoản thanh toán: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

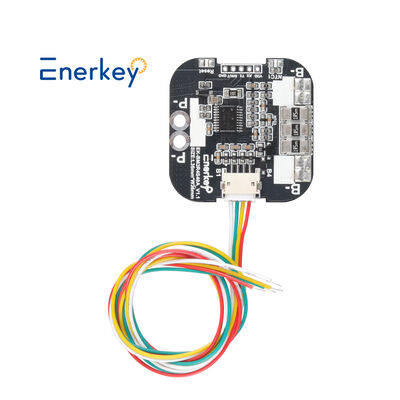

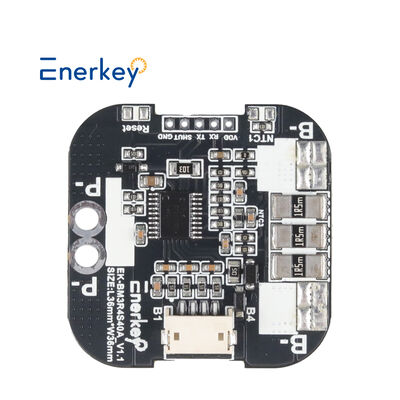

Enerkey 12V 3S 4S 40A BMS Bảng bảo vệ pin lithium Li-ion/Lifepo4/Lto/SIB 18650 BMS cho Xe tay ga và Xe đạp điện
Bảng bảo vệ pin Enerkey BMS 3S-4S 40A 6V-30V Lifepo4 li-ion LTO SIB.
Dòng điện liên tục 40A, Dòng xả tối đa 85A (tối đa 10s). D 36mm x R 36mm x C 5mm
Enerkey BMS Phần cứng BMS
● Số chuỗi pin: 3S đến 4S.
● Chế độ cấp nguồn: Bộ pin tự cấp nguồn và đầu vào DC 60-30V.
● Phạm vi phát hiện điện áp tế bào đơn: 0-5V, lỗi<20mV trên toàn dải hoạt động, Giá trị lỗi điển hình <10mV.
● Hỗ trợ phát hiện sụt áp tế bào đơn.
● Phương pháp nối dây: cùng cổng.
● Bảo vệ ngắn mạch: Hỗ trợ.
● Phát hiện nhiệt độ: -40～125℃.
● Tổng phát hiện điện áp Phạm vi phát hiện: 0-30V,<0.5%FSR (FSR = toàn thang đo).
● Current Sense Shunt: 10A ~ 80A, Lỗi<0.5%FSR.
● Dung lượng pin còn lại: phạm vi lỗi nhỏ hơn 8%
● Tổng giá trị tích lũy AH Chu kỳ bằng một nửa giá trị sạc/xả.
● Tiêu thụ điện năng hoạt động:<5mA (không có giao tiếp)
● Tiêu thụ điện năng ở chế độ chờ:<2mA.
● Nhiệt độ hoạt động: -40~85°C.
● Nhiệt độ bảo quản: -40～95℃.
| Loại sản phẩm | Thông số | |||||||||
| 1 | Tổng quan về thông số | Mô hình sản phẩm | EK-BM3R4S40A | |||||||
| Kích thước sản phẩm (mm) | D36*R36*T5 | |||||||||
| Trọng lượng sản phẩm (kg) | 0.08 | |||||||||
| Vật liệu sản phẩm | FR-4 / Phun thiếc không chì | |||||||||
| Loại pin áp dụng | Lifepo4 | Li-ion | Lto | SIB | ||||||
| Chuỗi pin áp dụng | 3S / 4S | 3S / 4S | 3S / 4S | 3S / 4S | ||||||
| Dòng xả định mức | 40A | 40A | 40A | 40A | ||||||
| Dòng khởi động đỉnh | 85A | 85A | 85A | 85A | ||||||
| Loại sản phẩm | Kích hoạt (thời gian) |
Kích hoạt (thời gian) |
Kích hoạt (thời gian) |
Kích hoạt (thời gian) |
Kích hoạt (thời gian) |
Kích hoạt (thời gian) |
Kích hoạt (thời gian) |
Kích hoạt (thời gian) |
||
| 2 | Bảo vệ sạc | Giá trị điện áp bảo vệ quá áp | 3.65V/1S | 3.50V/1S | 4.25V/1S | 4.05V/1S | 2.85V/1S | 2.75V/1S | 3.95V/1S | 3.80V/1S |
| Giá trị quá dòng | 40A/2S, ngắt kết nối bộ sạc để phục hồi | |||||||||
| Giá trị nhiệt độ thấp | Bảo vệ quá nhiệt sạc 60℃/2S / Nhả 55℃/2S | |||||||||
| Giá trị quá nhiệt | Bảo vệ nhiệt độ thấp khi sạc -5℃/2S / Nhả 0℃/2S | |||||||||
| 3 | Bảo vệ xả | Giá trị điện áp bảo vệ dưới điện áp | 2.30V/1S | 2.70V/1S | 2.75V/1S | 3.0V/1S | 1.70V/1S | 1.80V/1S | 1.50V/1S | 2.00V/1S |
| ①Giá trị bảo vệ quá dòng | 45A/2S, ngắt kết nối tải hoặc kích hoạt sạc | |||||||||
| ②Giá trị bảo vệ quá dòng | 85A/0.5S, ngắt kết nối tải hoặc kích hoạt sạc | |||||||||
| Giá trị bảo vệ ngắn mạch | 150A/64uS, ngắt kết nối tải hoặc sạc được kích hoạt | |||||||||
| Giá trị nhiệt độ thấp | Bảo vệ quá nhiệt xả 65℃/2S, nhả 60℃/2S | |||||||||
| Giá trị quá nhiệt | Bảo vệ nhiệt độ thấp khi xả -20℃/2S, nhả -10℃/2S | |||||||||
| 4 | Khác | Tiêu thụ dòng điện ở chế độ chờ | 25uA | |||||||
| Điện áp khóa bo mạch chủ | / | |||||||||
Các biện pháp phòng ngừa nối dây:
1. Việc lắp đặt bảng bảo vệ đòi hỏi một lượng kiến thức điện tử kỹ thuật nhất định.
2. Khi nối dây, trước tiên hãy kết nối dây B- ở vị trí miếng đệm hàn với cực âm tổng của pin (dây B- phải được hàn vào một dây ngắn và dày) và hàn đầu dây vào bộ pin trước, sau đó lắp tấm bảo vệ.
3. Kết nối giữa đầu cuối pin B- và đầu cuối bảng bảo vệ B- phải ngắn và dày, nếu không nó sẽ khiến bảng bảo vệ sạc và xả trước thời hạn và bị trục trặc.
4. Bạn cần sử dụng dây dày khi nối dây P+/P-. Dây quá mỏng và quá dài sẽ làm cháy bảng!
Q1. Tại sao chúng ta chọn bạn?
* Chúng tôi có thể cung cấp cho bạn dịch vụ hậu mãi hiệu quả, với hơn 10 năm hỗ trợ kỹ thuật mạnh mẽ.
* Sản phẩm đã vượt qua FCC, CE, ROHS và các chứng nhận tiêu chuẩn quốc tế khác.
* Chúng tôi có thể cung cấp cho bạn giá xuất xưởng, Chào mừng bạn đến thăm nhà máy và quy trình sản xuất của chúng tôi.
Q2. Phạm vi sản phẩm của bạn (loại) là gì?
* Chúng tôi chủ yếu làm các hệ thống quản lý pin trong lĩnh vực pin năng lượng, pin lưu trữ năng lượng và pin tiêu dùng.
* Chủ yếu được sử dụng cho pin LFP, Li-ino và LTO.
Q3: Làm thế nào để tôi biết loại vật liệu & loại pin của tôi là gì?
* Vui lòng xem thân pin, Nếu điện áp bình thường của pin của bạn hiển thị 3.2V, Pin là LiFePo4.
* Nếu điện áp bình thường của pin của bạn hiển thị 3.6V hoặc 3.7V, pin là pin Li-ion hoặc Lto.
Q4. Bạn có yêu cầu đặt hàng tối thiểu không?
Nó có thể được tùy chỉnh không? Thời gian giao hàng cho mẫu và lô là bao lâu?
* Số lượng đặt hàng tối thiểu của chúng tôi là 1 chiếc, có sẵn tùy chỉnh ODM.
* Giao hàng mẫu hiện có trong 1~3 ngày, giao hàng mẫu tùy chỉnh trong 3~10 ngày.
Q5: Điều gì sẽ xảy ra nếu tôi không thể sử dụng nó?
* Các sản phẩm thông thường có video hướng dẫn, Chúng tôi cũng có thể hỗ trợ hướng dẫn cuộc gọi video trực tuyến từ các kỹ sư.
Q6. Điều khoản thanh toán của bạn là gì?
* Chúng tôi chấp nhận chuyển khoản và thanh toán bằng tiền mặt, tất cả đều có thể thương lượng. Phương thức thanh toán: visa, mastercard, T/T, PayPal, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB
Q7. Làm thế nào để bạn đảm bảo chất lượng?
* Tất cả các sản phẩm của chúng tôi đều phải trải qua thử nghiệm 100% trong phòng thí nghiệm chuyên nghiệp, cũng như các thử nghiệm lão hóa lặp đi lặp lại.
* Đã đạt được chứng nhận tiêu chuẩn quốc tế FCC, CE, ROHS và các chứng nhận khác.
* Cung cấp dịch vụ bảo hành sau bán hàng 3 năm. Các đơn vị phụ tùng miễn phí để thay thế trong 3 năm.
Q8. Làm thế nào để chọn một BMS phù hợp với pin của chúng ta?
* Tùy thuộc vào điện áp và dòng điện phù hợp với pin của bạn, bạn có thể tham khảo ý kiến dịch vụ khách hàng của chúng tôi và chúng tôi sẽ cung cấp cho bạn hệ thống quản lý pin phù hợp nhất.
Q9. Làm thế nào để tôi liên hệ với bạn?
* Chúng tôi có dịch vụ trực tuyến 7x24 giờ, Vui lòng để lại tin nhắn cho chúng tôi trực tuyến.
* Bạn cũng có thể liên hệ với chúng tôi qua Email, WhatsApp, WeChat, v.v. (xem bên dưới). Chúng tôi rất vui khi được làm việc với bạn.
|
|
